Las especificaciones no construyen placas. Los bucles de control sí.
Si alguna vez ha observado una línea SMT y ha pensado “es sólo un robot moviéndose rápido”, se está perdiendo la parte que decide si envía un buen producto o chatarra. Una máquina de pick and place moderna es básicamente un motor matemático coordinado: convierte las coordenadas CAD en coordenadas de máquina, corrige la desviación con visión, valida las selecciones con retroalimentación de vacío y sigue repitiendo ese bucle miles de veces por hora mientras la línea intenta sabotearla silenciosamente con fricción de cinta, PCB deformadas, boquillas desgastadas y datos de biblioteca erróneos.
¿Cuál es el ciclo operativo real? ¿Y adónde van realmente los segundos?
El principio de funcionamiento de la máquina pick and place es aburrido a propósito
El principio de funcionamiento de una máquina pick and place, en términos llanos, es “medir → decidir → mover → verificar → repetir”. Las partes atractivas (cabezales de alta velocidad, motores lineales, cámaras de lujo) importan. Pero la verdadera magia está en las cosas aburridas: transformaciones de coordenadas, calibración, umbrales y gestión de errores.
Esta es la cruda verdad que no veo en los folletos de los proveedores: la mayoría de los problemas de colocación no son “la máquina no puede golpear las almohadillas”. Son problemas de datos anteriores y de disciplina posterior: variación en el embalaje de los componentes, hábitos de configuración del alimentador, selección de boquillas y si su equipo trata la biblioteca de visión como un ser vivo o como una casilla de verificación única.
Flujo de trabajo completo de la máquina pick and place: el ciclo operativo que realmente puede auditar
Expondré el “flujo de trabajo completo de la máquina pick and place” tal y como lo audita un ingeniero de línea: paso a paso, con las partes feas incluidas.
1) Importación de programas y asignación de bibliotecas (donde nacen los fallos)
Fichero de centroides in. Gerbers en. Biblioteca de paquetes aplicada.
Si la definición de su paquete es incorrecta (tamaño del cuerpo, distancia entre ejes, punto de recogida, rotación), la máquina seguirá colocando piezas. Simplemente las colocará mal a escala. Así es como se obtienen los “defectos misteriosos” que aparecen más tarde como ruido de AOI o defectos de reflujo.
Y sí, esto sigue siendo parte del ciclo operativo, porque la máquina seguirá pagando por este error en cada ciclo.
2) Indexación del alimentador y presentación de los componentes
Los alimentadores hacen avanzar la cinta. El bolsillo presenta el componente en un lugar de recogida.
Esto parece sencillo hasta que se mide. El arrastre de la cinta, el ángulo de pelado de la cinta de cubierta, las tolerancias de las bolsas y la calidad del empalme cambian la consistencia con la que se asienta un componente cuando baja la boquilla. Usted quiere una presentación estable. Rara vez se consigue una presentación perfecta.
Por eso la calidad y el mantenimiento de los alimentadores no son “algo bonito de tener”. Son tiempo de ciclo y rendimiento.
3) Recogida: boquilla abajo, aspiración encendida, verificación de la recogida
El cabezal se desplaza al punto de recogida. Eje Z hacia abajo. El vacío se activa. Z arriba.
Luego viene la parte que la mayoría de la gente olvida: la verificación de la recogida. El controlador vigila la presión de vacío (y a veces el caudal) para confirmar “pieza conectada”. Una junta débil o una boquilla agrietada pueden pasar unas veces y fallar otras, que es el peor tipo de fallo porque destruye la confianza en sus alarmas.
Frase corta: los errores ocurren.
4) Visión: prealineación, corrección del centro de gravedad, rotación
Ahora la máquina comprueba lo que ha elegido.
Para muchas piezas, la cámara captura una imagen y calcula los desplazamientos: Desplazamiento X/Y, rotación theta, a veces incluso desviación. Si ejecuta la visión “sobre la marcha”, esto sucede mientras la cabeza se mueve, lo que ahorra tiempo pero aumenta la sensibilidad a la deriva de la iluminación y la calibración de la cámara.
¿Quiere una pregunta incómoda? ¿Con qué frecuencia vuelve a validar sus umbrales de visión después de cambiar de bobina o de proveedor?
5) Introducción de la placa, sujeción y adquisición de referencias (restablecimiento de las coordenadas reales)

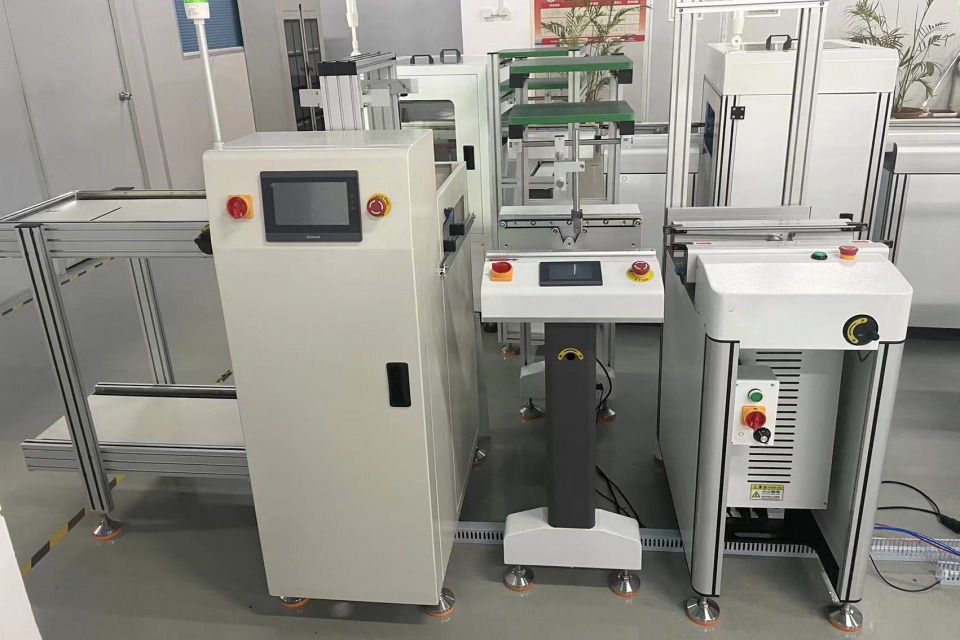

La placa de circuito impreso entra en un transportador. Se sujeta o apoya. La máquina encuentra fiduciales.
Los fiduciales no son “bonitos”. Son los puntos de anclaje de la máquina. El controlador los utiliza para calcular el desplazamiento y la rotación de la placa de modo que las coordenadas de colocación CAD coincidan con la placa de circuito impreso física que se encuentra en la máquina en ese momento.
Aquí es donde la pregunta “¿cómo funciona una máquina pick and place?” se convierte en pura geometría. Sin referencias (o con malas referencias), estás colocando a ciegas.
6) Colocación: perfil de movimiento, control Z, fuerza de colocación y tiempo de asentamiento.
La cabeza se mueve sobre la coordenada de colocación. Z abajo. Pieza colocada. Z arriba.
Pero dentro de “colocar” se esconden muchas cosas. La máquina debe controlar la altura de colocación, el contacto y el tiempo de liberación para que la pieza permanezca sobre la pasta y no se desplace. Si presiona demasiado fuerte, manchará la pasta o inclinará las piezas. Demasiado suave, y las piezas pueden pegarse a la boquilla y “caer después”, lo que es un caos.
Y sí, el tiempo de asentamiento es real. El cabezal necesita una pequeña pausa para evitar que la vibración se convierta en un error de colocación a alta velocidad.
7) Comprobaciones posteriores a la colocación y gestión de excepciones (donde desaparece el rendimiento)
Si la máquina cree que algo ha ido mal, no se limita a encogerse de hombros. Hace algo:
- Volver a elegir
- Enviar pieza a la papelera de rechazos
- Pausa para el operador
- Marcar colocación como “sospechosa”
- Activar una parada si aumenta la tasa de errores
Cada excepción añade tiempo. Y las excepciones se acumulan. Un mal rollo puede arrastrar todo un turno.
8) Repetición: optimizar la trayectoria del cabezal, minimizar el recorrido, equilibrar los alimentadores
Este es el proceso de recogida y colocación SMT a escala: el controlador optimiza las rutas de desplazamiento e intenta que el cabezal realice un trabajo útil en lugar de desplazarse por la mesa.
Pero la disposición de los alimentadores sigue dominando. Coloque las piezas de alto consumo muy separadas y obligará a desplazamientos más largos para siempre. Coloca las piezas de forma extraña en la zona “equivocada” y lo pagarás con ciclos de visión más lentos.

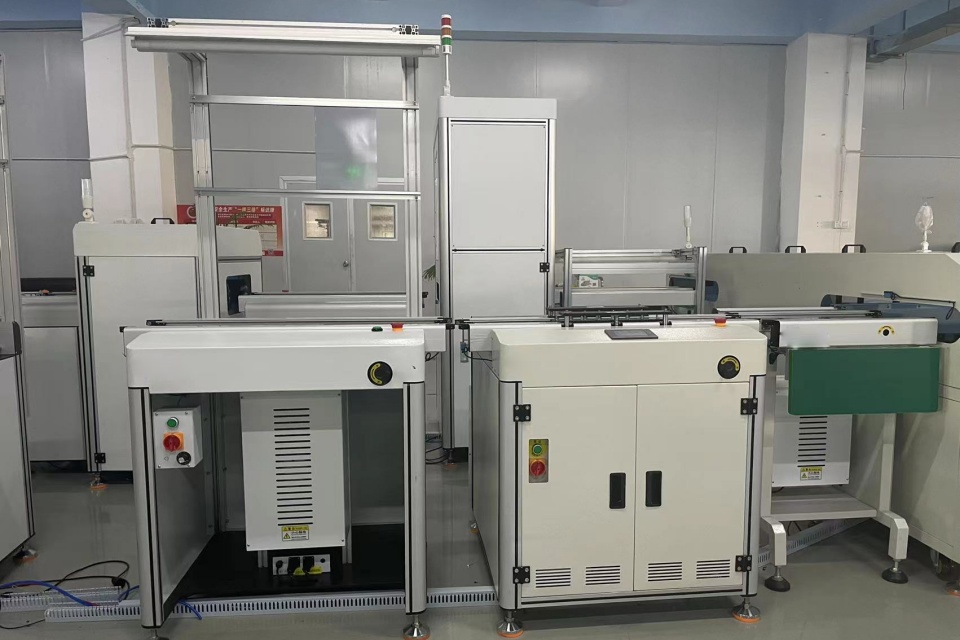

9) Salida de la placa al proceso posterior (reflujo, AOI, SPI)
La tabla sale. Entra la siguiente. El ciclo se reinicia.

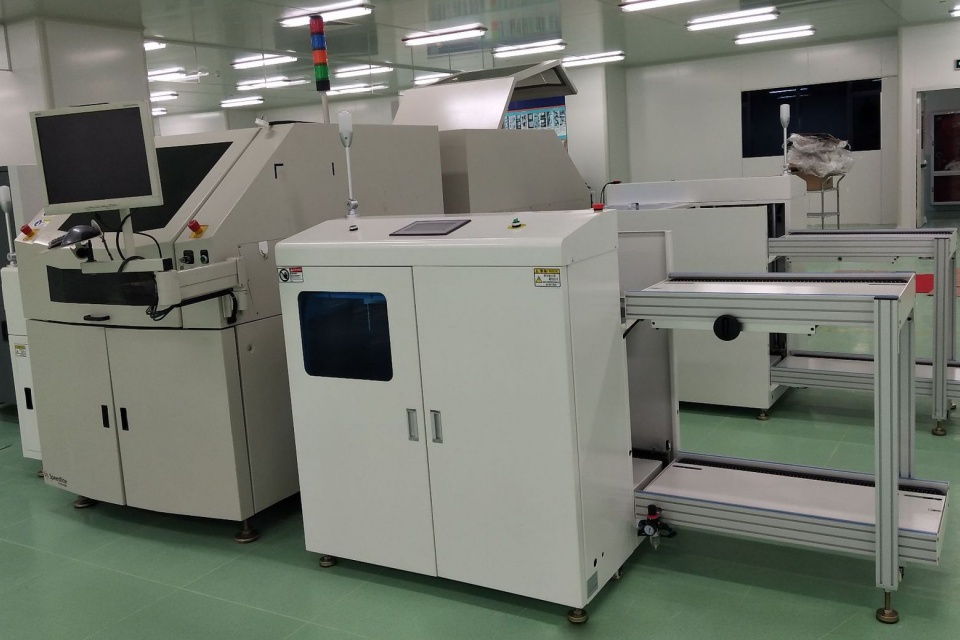

Aquí es donde empiezo a opinar: si no diseñas el línea y sólo “comprar una máquina”, seguirá culpando al colocador de los problemas causados por la configuración de la impresora, la limpieza del esténcil, el estado de la pasta y los traspasos del transportador.
Si está planificando una línea completa, lea cómo suelen plantearse las líneas llave en mano, no sólo cómo se venden. El planteamiento de “soluciones de línea SMT llave en mano” tiende a poner de manifiesto antes los cuellos de botella, especialmente en torno a la estrategia de alimentación y la integración de la inspección. (Máquina Pick and Place)
Tiempo de ciclo de la máquina Pick and Place: las matemáticas que la gente evita
El tiempo de ciclo no es lo mismo que el “CPH máximo” (componentes por hora). Las especificaciones suelen medirse en condiciones ideales: componentes pequeños, diseño optimizado, mínima sobrecarga de visión, sin errores de alimentación, sin cambios de boquilla, sin reintentos.
Hagamos cuentas de verdad.
Si una máquina tiene una potencia nominal de 50.000 CPH, el tiempo teórico por colocación es:
- 3.600 segundos/hora ÷ 50.000 colocaciones/hora = 0,072 segundos por colocación
Ahora digamos que su junta tiene 350 colocaciones. Tiempo de colocación puramente teórico:
- 350 × 0.072 = 25,2 segundos
Pero tu tiempo real en el tablero no es de 25,2 segundos, porque también pagas:
- Tiempo de búsqueda fiduciaria
- Transportador de carga/descarga
- Tiempo de visión para piezas no estándar
- Cambios de boquilla
- Variabilidad de la indexación del alimentador
- Reintentos y rechazos
Por eso, el “tiempo de ciclo de la máquina pick and place” debe medirse en su LISTA DE MATERIALES, su bordo, su plan de alimentación.
Y si trabaja con series mixtas o prototipos, lo notará aún más: los cambios, la preparación de kits y la disciplina de configuración dominan el proceso. Por eso, las líneas de prototipos y series pequeñas son una categoría propia, no una nota a pie de página. (Máquina Pick and Place)
Componentes que importan: alimentador, boquilla, visión (y las piezas que los vendedores simplifican en exceso)
A la gente le encanta hacer listas de componentes como si fuera un catálogo. Lo útil es: ¿qué puede fallar y con qué rapidez lo hace?
- Alimentador: Determina la coherencia de la presentación de los componentes. Los alimentadores defectuosos provocan errores de selección, desviaciones y reintentos que hacen perder tiempo.
- Boquilla: Determina la fiabilidad de la recogida y la estabilidad de la colocación. El desgaste, la contaminación y la elección incorrecta de la boquilla acaban silenciosamente con el rendimiento.
- Sistema de visión: Determina si la máquina corrige la realidad o repite suposiciones erróneas. La deriva de la iluminación y las ópticas sucias provocan errores “aleatorios” que no lo son.
La investigación moderna en materia de ensamblaje sigue aterrizando en los mismos pilares -posicionamiento visual, planificación de trayectorias y coordinación de fuerza/posición- porque esos tres deciden si el ensamblaje automatizado sigue siendo preciso a gran velocidad. ([PMC
][3])
Cumplimiento y seguridad: la parte que olvida la contratación pública
Si está en la UE (o vende a ella), el cumplimiento de la normativa sobre seguridad de las máquinas no es opcional. La base legal está pasando de “bonita documentación” a “demuéstrelo”. Normativa (UE) 2023/1230 actualiza el marco de la maquinaria y refuerza las expectativas en materia de seguridad, documentación y sistemas de control modernos. (EUR-Lex)
¿Por qué es importante para un artículo sobre ciclos de funcionamiento? Porque las protecciones, los enclavamientos y el diseño de movimientos seguros pueden cambiar la forma en que los operarios interactúan con los alimentadores, el acceso para mantenimiento y los pasos de recuperación tras un error. El diseño de seguridad determina el tiempo de inactividad.
La presión del mundo real: la automatización aumenta y SMT está en la zona de explosión
He aquí una estadística que importa porque explica la presión empresarial que hay detrás de unos ciclos más rápidos y fiables: China alcanzará los 470 robots industriales por cada 10.000 trabajadores en 2023, superando a Alemania, según un informe de IFR recogido por Reuters. (Reuters) El propio comunicado del IFR lo enmarca en un rápido cambio de la densidad de automatización de las fábricas en todo el mundo. (IFR Federación Internacional de Robótica)
Y en Europa, las empresas de EMS informaron €57.3B en los ingresos de PCBA en 2023 (crecimiento de 11%) en una amplia encuesta resumida por el sitio de la Global Electronics Association, que también señaló las presiones de inventario y consolidación. (electrónica.org)
Traducción: más placas, más variantes, plazos de entrega más ajustados, menos excusas. Su ciclo operativo de recogida y colocación no puede ser “suficientemente bueno”. Tiene que ser explicable y controlable.
Puntos de control del ciclo operativo que debe medir (no discutir)
| Paso del ciclo | Qué registrar | Señal de fallo típica | Una solución práctica que funciona |
|---|---|---|---|
| Índice de alimentación + presente | Tiempo de indexación, tasa de atasco | Reintentos repetidos de recogida en un alimentador | Sustitución/reparación del alimentador, fijación del ángulo de pelado, auditoría de empalmes |
| Pick + vacío verificar | Curva de vacío, éxito de captación | “Recogido” pero falta una parte después | Limpiar/sustituir la boquilla, comprobar el recorrido del vacío, corregir el tipo de boquilla |
| Alinear la visión | Tiempo de visión, magnitud de desplazamiento | Grandes saltos compensados, alarmas luminosas | Recalibrar la iluminación, limpiar la óptica, ajustar la biblioteca de paquetes |
| Hallazgo fiduciario | Tiempo fiduciario, porcentaje de aprobados | Hallazgos lentos o falsos hallazgos | Mejora de las referencias, verificación de la compatibilidad de la placa, ajuste de los parámetros de la cámara |
| Colocar + asentar | Perfil Z, rechazos de colocación | Partes inclinadas, manchas de pasta | Ajustar Z/fuerza, arreglar el manejo de la pasta, revisar el diseño de la almohadilla |
| Excepciones | Recuento de reintentos, causas de parada | Tiempo de inactividad en clúster | Solucionar problemas de bobinas/alimentadores, formar en disciplina de preparación, añadir comprobaciones de kitting |
Si quieres un modelo de apoyo práctico -especificaciones, formación, expectativas de respuesta-, no lo ocultes en los correos electrónicos de contratación. Inclúyalo en el plan. La “formación y asistencia posventa” debe tratarse como un seguro de tiempo de actividad, no como un texto de marketing. (Máquina Pick and Place)
Preguntas frecuentes
¿Cómo funciona una máquina pick and place en SMT?
Una máquina de pick and place funciona en SMT leyendo los datos de colocación de la placa de circuito impreso, utilizando cámaras para alinear la placa y cada componente, recogiendo las piezas de los alimentadores con boquillas de vacío, corrigiendo las desviaciones y colocando las piezas sobre la pasta de soldadura con un movimiento controlado, y repitiendo este ciclo de bucle cerrado hasta que la placa está completamente poblada. A continuación, la placa pasa al proceso de reflujo, en el que se forman las juntas de soldadura. La “velocidad” de la máquina sólo importa si los pasos de recogida, visión y gestión de errores se mantienen estables en toda la lista de materiales.
¿Cuál es el ciclo de funcionamiento de una máquina pick and place?
El ciclo operativo de una máquina de pick and place es la secuencia repetitiva de presentación del alimentador, recogida de componentes y verificación de vacío, alineación basada en visión, alineación fiducial de la PCB, colocación con movimiento Z controlado y liberación, más gestión de excepciones, hasta que se completan todas las colocaciones y la placa sale al siguiente paso del proceso SMT. Si no puede asignar su tiempo de inactividad a una de esas fases, su registro es demasiado débil.
¿Qué es lo que más afecta al tiempo de ciclo de la máquina pick and place?
El tiempo de ciclo de la máquina Pick and Place se ve afectado principalmente por los gastos generales no relacionados con la colocación -adquisición de referencias, transferencia del transportador, tiempo de visión para piezas complejas, cambios de boquilla, fiabilidad del alimentador y lógica de reintento- porque estos pasos añaden retrasos fijos o en ráfagas que se acumulan en todas las tarjetas, incluso cuando el CPH del cabezal parece alto. Los cabezales rápidos no le salvan de los alimentadores defectuosos. Amplifican el dolor.
¿Cuáles son los componentes clave de la máquina pick and place (alimentador, boquilla, visión)?
Los componentes clave de las máquinas de pick and place son los alimentadores que presentan las piezas de forma consistente, las boquillas que crean una recogida por vacío fiable y una liberación estable, y un sistema de visión que mide las desviaciones y la rotación para corregir las variaciones del mundo real, de forma que el controlador de movimiento de la máquina pueda colocar cada componente con precisión en las almohadillas de destino. Trátelos como un sistema, no como tres artículos de compra. Un eslabón débil dominará su tasa de defectos.
¿Cómo se reducen los errores de colocación en un flujo de trabajo completo de máquinas pick and place?
Reducir los errores de colocación en un flujo de trabajo completo de una máquina de pick and place significa reforzar la cadena de datos a hardware: bibliotecas CAD correctas, puntos de recogida verificados, configuración estable del alimentador, boquillas limpias y ajustadas, iluminación y calibración de la cámara coherentes, y prácticas disciplinadas de apoyo de fiduciales y placas para que las correcciones de la máquina reflejen la realidad en cada ciclo. Además, audite las excepciones semanalmente. Los errores tienen patrones.
¿Cuál es la forma más rápida de mejorar el rendimiento sin comprar una máquina nueva?
Mejorar el rendimiento sin comprar una máquina nueva significa reducir los “tiempos muertos” evitables: optimice la disposición de los alimentadores en función de la distancia de recorrido, reduzca los cambios con carros estandarizados y kits, elimine los fallos recurrentes de los alimentadores y ajuste el uso de la visión para que sólo las piezas que necesiten visión completa paguen la penalización de tiempo, mientras que todo lo demás funciona con compensaciones estables. Si trabaja con grandes volúmenes, diseñe la línea para ello desde el primer día. El modelo de línea de producción en serie de alta velocidad es diferente por una razón. (Máquina Pick and Place)
¿Preparado para planificar el tiempo de ciclo real en lugar de discutir sobre especificaciones?
Si lo desea, podemos traducir su lista de materiales y los datos de la placa en un presupuesto de tiempo de ciclo (colocación frente a gastos generales) y, a continuación, decidir si necesita una configuración centrada en prototipos o un diseño de alta velocidad. Comience con nuestras expectativas de servicio para que sepa cómo es el soporte cuando algo se rompe a las 2 de la mañana (Máquina Pick and Place)
Y si quiere una respuesta directa de un ser humano, no de un folleto, póngase en contacto con nosotros e indíquenos el número de placas, las 20 piezas principales por colocación y el plazo de entrega previsto. (Máquina Pick and Place)
[3]: https://pmc.ncbi.nlm.nih.gov/articles/PMC10302618/ ” Una revisión de la tecnología de ensamblaje inteligente de pequeños equipos electrónicos - PMC “
