Je vais être franc : la plupart des défaillances des machines de prélèvement et de placement n'ont pas l'air dramatiques au début, elles ressemblent à de minuscules désagréments - un chargeur qui prélève mal toutes les 200 pièces, une buse qui laisse “parfois” tomber des 0402, une bibliothèque de vision qui devine la polarité jusqu'à ce qu'elle ne le fasse plus - puis, trois équipes plus tard, vous avez construit un musée de la ferraille et tout le monde prétend que c'est la faute de la pâte à braser. Vous voulez connaître le moyen le plus rapide de perdre un mois ?
Voici l'horrible vérité : vous n'installez pas une seule machine. Vous mettez en service un système - mécanique, pneumatique, électrique, logiciel, données, discipline ESD, habitudes de l'opérateur - et si l'un de ces éléments est “suffisamment bon”, la ligne vous punira quand même, lentement, de manière répétée, et juste au moment où un client attend.
La réalité du marché est également importante. En 2024, le marché mondial des équipements SMT s'élevait à environ 4,3 milliards d'USD, et le segment des “robots SMT pour le montage de composants”. décliné 7.7%-Cela signifie que les fournisseurs se livrent à une concurrence acharnée, mais que vous continuez à vivre avec la dette d'installation après le départ de l'équipe de vente. Selon l'étude Rapport de fin d'année 2024 de Mycronic.
Faisons donc les choses comme des adultes : étape par étape, avec les contrôles que les gens sautent.
1) Avant la livraison : verrouiller le site (ou ne pas s'en préoccuper)
Phrase courte. Le niveau importe.
Si votre sol est hors d'usage, vos rails luttent contre la gravité, votre tête contre les rails et votre placement contre l'étalonnage de la caméra ; vous pouvez “étalonner” toute la journée et continuer à chasser les fantômes parce que la machine vit physiquement sur un twist, pas sur un avion - vous obtenez donc des erreurs intermittentes qui disparaissent lorsque le technicien se trouve sur place et reviennent dès qu'il prend l'avion pour rentrer à la maison. Cela vous rappelle quelque chose ?
Une liste de contrôle des sites qui évite la douleur
- PuissanceLe rapport d'évaluation de la qualité de l'air est un élément essentiel de l'évaluation de la qualité de l'air.
- AirIl est important de savoir que le système doit être sec, que la pression doit être stable, que les raccords doivent être corrects et qu'il faut prévoir les fuites (elles se manifestent toujours plus tard).
- ESDLes mesures de sécurité à prendre sont les suivantes : revêtements de sol, sangles de poignet, ionisation si nécessaire et habitude d'audit (pas d'affiche).
- Réseau/IT: Plan IP, règles de pare-feu, serveurs de licence, sauvegardes et propriétaire de l'image du PC.

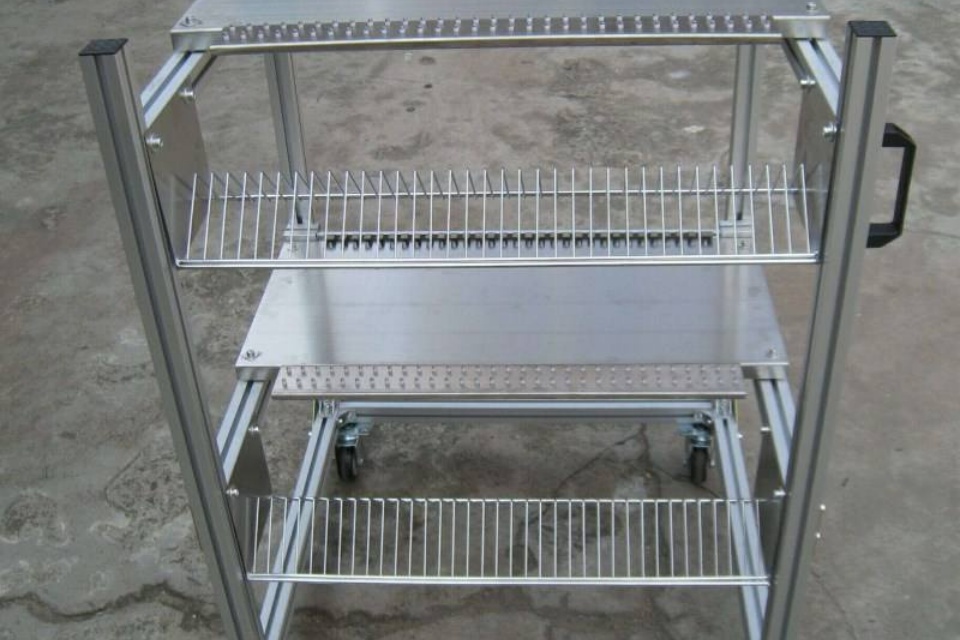

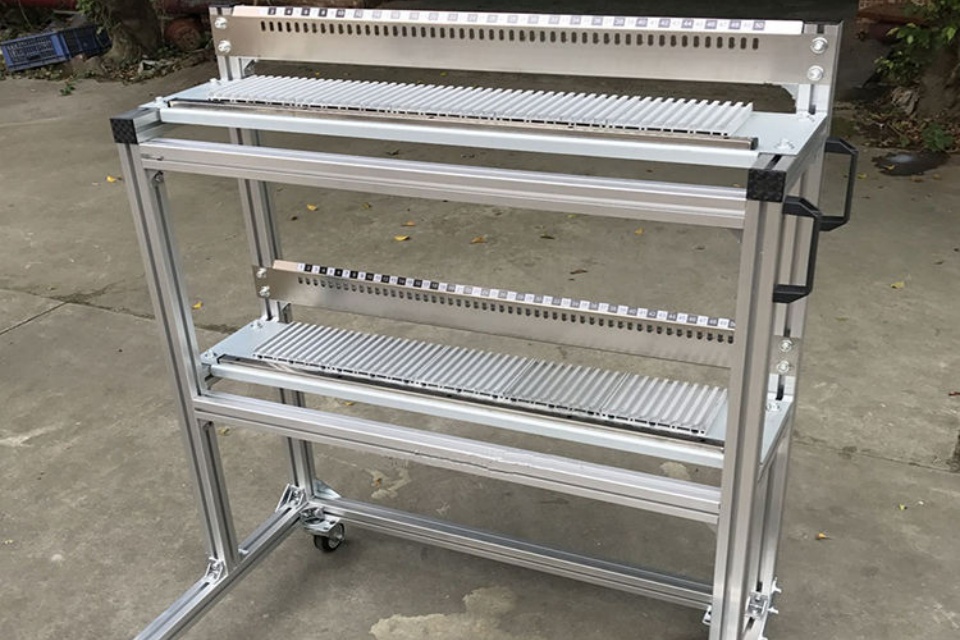

- Flux de matières: où vivent les mangeurs, comment les bobines se mettent en scène, comment vous manipulez les pièces sensibles à l'humidité.
Si vous construisez une ligne complète, ne devinez pas la disposition. Utilisez une référence réelle et copiez ce qui fonctionne : commencez par planification d'une solution clé en main pour la ligne SMT et l'adapter à la composition de votre planche, et non à votre ego.
2) Détourage : traitez-le comme un contrôle à l'arrivée
Pas de drame. Juste de la discipline.
Ouvrez la caisse et prenez des photos de tout : indicateurs de choc, indicateurs d'inclinaison, bosses, joints cassés, accessoires manquants, car “il est arrivé comme ça” est une phrase qui ne fonctionne que si vous êtes un homme. avant vous signez les documents.
Faites-le dans l'ordre :
- Vérifier les numéros de série et la liste des accessoires (chargeurs, buses, caméras, options de rail, boîtes à outils).
- Vérifiez les serrures de transport et les appuie-tête (ne les retirez que lorsque vous êtes prêt).
- Inspecter les rails, les couvercles des caméras et les stations de buses pour vérifier qu'ils ne présentent pas de dommages visibles.
- Confirmez que vous avez reçu les clés électroniques du logiciel/de la licence (oui, cela se perd).
Lisez ensuite vos propres règles : si quelque chose vous semble anormal, arrêtez-vous et documentez-vous. Si vous avez besoin d'invoquer la couverture plus tard, vous serez heureux d'avoir mis en signet la section détails de la politique de garantie.
3) La sécurité avant tout : l'installation est légalement une activité à énergie dangereuse.
C'est là que les gens deviennent mignons. Ne le faites pas.
Lorsque vous installez, entretenez ou réglez des machines, vous entrez dans le monde du contrôle des énergies dangereuses, et les autorités de réglementation ne se soucient pas du fait que vous étiez “juste en train d'installer”. La norme de l'OSHA sur le verrouillage et l'étiquetage (29 CFR 1910.147) existe parce que des personnes se blessent précisément au cours de cette phase. Voir la présentation de l'OSHA sur Maîtrise des énergies dangereuses (Lockout/Tagout). (osha.gov)
Et l'application n'est pas théorique. Une décision d'appel en matière de sécurité en Californie (Anheuser-Busch, Inspection No. 1398352) s'en prend à l'absence d'un système de contrôle de la sécurité. spécifique à une machine les procédures de déconnexion et d'énergie dangereuse, car les étapes génériques ne permettent pas de contrôler l'énergie réellement stockée ou tous les risques liés au mouvement. Lire la décision ici : Décision de l'OSHAB après réexamen (pdf). (dir.ca.gov)
Si vous exercez des activités dans l'UE (ou si vous vendez dans l'UE), prêtez attention à ce qui suit Règlement européen sur les machines 2023/1230 (entrée en vigueur en 2023 ; application en 2027). Il insiste davantage sur la documentation, les instructions numériques et les attentes en matière de sécurité. Commencez ici : Résumé du gouvernement britannique sur le règlement 2023 et la date d'application et le point de vue des spécialistes du secteur sur la conformité : Vue d'ensemble de Pilz sur le règlement (UE) 2023/1230. (政府网站)
4) Raccordement aux services publics : l'électricité et l'air sont ennuyeux jusqu'à ce qu'ils vous ruinent.
Cela fonctionne. En général.
La plupart des premières installations échouent ici parce que la ligne “fonctionne” mais n'est pas stable - la pression de l'air chute lorsque le compresseur effectue des cycles, la condensation apparaît après le déjeuner, la mise à la terre est “quelque part” et le PC de la machine est branché sur une bande aléatoire sous un banc comme s'il s'agissait d'un grille-pain. Pourquoi provoquer des pannes aléatoires ?
Faites ceci :
- Vérifier la continuité de la mise à la terre avec le châssis de la machine.
- Confirmer que la boucle d'arrêt d'urgence est propre.
- Validez la qualité de l'air (sec, filtré) et surveillez la pression pendant le cycle de la machine.
- Étiqueter les isolateurs et former tout le monde à l'arrêt et au redémarrage.
Si vous n'avez pas de capacité interne, achetez-la. C'est une question de sérieux. Le moyen le moins onéreux est l'assistance et la formation structurées : Formation SMT et assistance après-vente permet d'économiser plus de ferraille qu'une autre “amélioration de la caméra IA” ne le fera jamais.
5) Configuration du logiciel : les bibliothèques battent les héros
Je le dis clairement : vos données sont votre rendement.
Vous avez besoin de :
- Version correcte du logiciel de la machine (et plan de retour en arrière).
- Bibliothèques de composants avec géométrie de l'emballage, hauteur de prélèvement, paramètres de vision, règles de polarité.
- Tableaux d'alimentation (ce qui est chargé, où et avec quel pas).
- Flux de travail pour l'importation de CAO qui n'altère pas les rotations.
- Routine de sauvegarde (quotidienne, c'est normal ; par changement, c'est mieux).
Si vous réalisez des prototypes et des changements rapides, construisez le flux de travail en conséquence dès le premier jour. Utilisez les idées de installations de lignes SMT pour prototypes et petites séries afin de ne pas concevoir votre processus autour d'un “travail parfait” qui ne se répète jamais.
6) Étalonnage mécanique : rails, caméras, centrage de la buse
Un tout petit pas. Grande conséquence.
L'étalonnage n'est pas un simple bouton. C'est une chaîne :
- Parallélisme des rails et précision de la largeur
- Broches de support de carte et comportement de serrage
- Mise au point, éclairage et seuils de la caméra fiduciale
- Géométrie de la tête de placement
- Alignement et centrage de la buse (le tueur silencieux)
- Références de hauteur Z (pour éviter d'embrasser le tableau ou de passer au-dessus de la pâte)
Voici le schéma que je vois dans les journaux d'incidents : les gens se précipitent pour centrer la buse, puis passent une semaine à “régler la vision” pour compenser un décalage mécanique qui n'a jamais disparu.
La vérité est dure : si le centrage de la buse n'est pas correct, la machine peut toujours placer les pièces, mais pas de manière répétée sur différents composants, cartes et types de chargeurs.

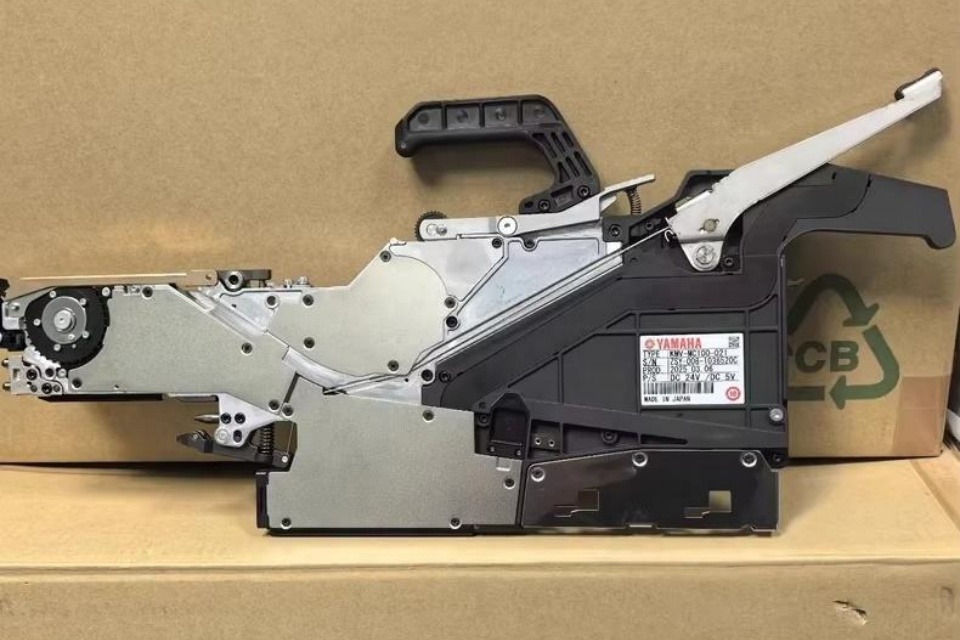

7) Installation d'un distributeur Pick and Place : là où le temps s'en va mourir
Les distributeurs sont la véritable machine. Les têtes ne font que bouger.
Une propreté installation d'un distributeur pick and place signifie :
- Type de chargeur adapté à la largeur et au pas de la bande
- Tension correcte du chemin de bande (pas de traînage, pas de relâchement)
- Angle de décollement du ruban de recouvrement cohérent
- Point de ramassage enseigné et vérifié
- L'état d'entretien de l'alimentateur est connu (l'usure est réelle)
Si vous augmentez votre production, construisez en conséquence. Un mélange élevé et un faible volume détestent un type de stratégie d'alimentation ; un rendement élevé en déteste un autre. Ne faites pas comme s'il s'agissait de la même chose. Utiliser modèles de conception de lignes de production de masse à grande vitesse si votre objectif est le débit, et non pas “on verra ça plus tard”.”
8) Commissionnement : prouvez-le avec un premier article et une signature.
C'est ici que vous arrêtez de deviner.
Exécuter un premier article contrôlé :
- PCB de qualité connue
- Composants connus (pas de bobines mystérieuses)
- Programme simple d'abord, puis programme réel
- Vérifier l'emplacement, la rotation, la polarité, la hauteur
- Inspecter (l'AOI est utile, mais un microscope et une liste de contrôle impitoyable sont également utiles)
Ensuite, documentez-le. Non pas parce que la paperasserie est amusante, mais parce que la répétition d'un succès nécessite un enregistrement.
Une liste de contrôle pratique pour l'installation d'une machine pick and place (celle que les gens utilisent réellement)
| Étape de mise en place | Ce que les gens sautent | À quoi cela ressemble-t-il plus tard ? | Ce qu'il faut vérifier avant de passer à autre chose |
|---|---|---|---|
| Préparation du site | Contrôles de la mise à niveau et de la mise à la terre | “Dérive de placement ”aléatoire | Rapport de niveau + continuité de la terre |
| Utilitaires | Stabilité de l'air sous charge | Mauvais choix, défauts d'aspiration | Pression sous cycle + état du sécheur |
| Logiciel | Discipline de la bibliothèque | Chaos de polarité, mauvaises rotations | Audit de la bibliothèque + contrôle des versions |
| Calibrage | Centrage de la buse | Pièces détachées, chutes intermittentes | Résultats du centrage + répétition du test |
| Configuration de l'alimentateur | Vérification du point de ramassage | Un aliment “maudit” | Contrôle de ramassage sur 3-5 cycles |
| Mise en service | Signature écrite | Connaissance tribale uniquement | Enregistrement du premier article + sauvegardes |
FAQ
Q1) Qu'est-ce que la mise en service d'une machine "pick and place" ? La mise en service d'une machine de prélèvement et de placement est le processus d'approbation documenté par lequel vous prouvez que la machine, les chargeurs, la vision et les programmes peuvent placer de vraies pièces sur de vraies cartes à votre rendement cible, en utilisant des contrôles répétables (sécurité, étalonnage, construction du premier article et fichiers de sauvegarde) avant la production. Après cette définition, voici le point pratique : la mise en service ne consiste pas à “placer une carte”, mais à “placer dix cartes”. C'est "il a placé dix planches, à travers les équipes, avec le même résultat", et vous pouvez le reproduire la semaine prochaine.
Q2) Comment configurer une machine pick and place pour la première fois ? La mise en place d'une machine de prise et de dépose pour la première fois implique la préparation du site (alimentation électrique, air, ESD, mise à niveau), l'installation et l'inspection de la machine, la configuration du logiciel et des bibliothèques, l'étalonnage des rails/caméras/buses, l'apprentissage des chargeurs et la réalisation d'un premier article avec enregistrement des résultats afin que la mise en place puisse être répétée et non pas basée sur la chance. Si vous ne tenez pas compte des “résultats enregistrés”, cela signifie que vous n'avez pas vraiment configuré la machine, mais que vous l'avez fait fonctionner une seule fois.
Q3) Quelle est la différence entre l'installation d'une machine "pick and place" et l'installation d'une machine "setup" ? L'installation de la machine de prélèvement et de dépose est le travail physique de mise en place et de connexion - positionnement, ancrage/nivellement, alimentation, air et réseau - tandis que la configuration de la machine de prélèvement et de dépose est le travail de mise au point du processus et de vérification - configuration du logiciel, étalonnage, apprentissage de l'alimentation, centrage de la buse et vérifications de mise en service qui valident les performances de production réelles. L'installation vous met sous tension. La configuration permet d'obtenir une production stable.
Q4) Pourquoi l'alignement et le centrage des buses sont-ils si importants ? L'alignement et le centrage des buses est l'étape d'étalonnage qui garantit que la géométrie de prise et de placement supposée de la machine correspond à la réalité physique, de sorte que la tête place les pièces là où le logiciel pense qu'elles doivent être placées pour différentes buses, différents composants et différentes vitesses, sans “compenser” les erreurs dans les réglages de la vision qui se brisent plus tard sur de nouveaux travaux. Si le centrage dérive, votre vision “réglée” devient une rustine, pas une réparation.
Q5) Quels sont les éléments qui doivent figurer sur la liste de contrôle de l'installation d'une machine de prélèvement et de mise en place ? Une liste de contrôle pour l'installation d'une machine de prélèvement et de dépose est une séquence écrite de contrôles vérifiables : état de préparation du site, étapes d'isolation de la sécurité, validation de l'utilitaire, état de préparation du logiciel/de la bibliothèque, étalonnage mécanique (rails, caméras, centrage de la buse), vérification de l'installation de l'alimentateur et résultats de l'inspection des premiers articles, de sorte que la qualité de l'installation ne dépende pas de la personne qui est en poste ce jour-là. La qualité de l'installation ne dépend donc pas de la personne qui est en poste ce jour-là.
Q6) Combien de temps dure l'installation d'une machine SMT pick and place ? Le temps d'installation d'une machine de prise et de dépose de CMS correspond à l'ensemble des efforts déployés pour atteindre une disponibilité de production reproductible et documentée - de la préparation du site à l'étalonnage et à l'approbation du premier article - et il varie principalement en fonction de la complexité de la ligne, de la maturité de la bibliothèque et de la stratégie d'alimentation, et non de la marque de la machine imprimée sur le couvercle. Si vos bibliothèques sont en désordre, l'installation “prend une éternité” parce que vous déboguez des données et non du matériel.
Conclusion
Si vous le souhaitez, j'établirai une carte de vos coordonnées exactes. installation d'une machine de prélèvement et de placement dans un plan de mise en service que vous pouvez remettre à un technicien et à un opérateur - des signatures claires, moins d'arguments, une montée en puissance plus rapide. Commencez par notre page de contact, et indiquez-moi le modèle de votre machine, les types d'alimentation et vos deux premiers produits.
