Si vous gérez une ligne SMT, vous connaissez déjà cette vérité : La friction ne se produit pas “par hasard”.” Il se présente comme le bruit, la chaleur, les vibrations, les erreurs d'alimentation, les hoquets du convoyeur et les arrêts de ligne aléatoires qui gâchent votre rythme.
Voici donc mon argument : un programme de lubrification n'est pas une maintenance facultative. C'est une assurance de disponibilité. Pas de fantaisie, pas d'extra. C'est l'un des moyens les plus simples d'assurer le bon fonctionnement des pièces mobiles et de maintenir la stabilité de votre ligne.
Meraif construit solutions clés en main pour les lignes SMT et couvre également les aspects ennuyeux mais critiques...Graisse SMT, Machines de manipulation des circuits imprimés, et Chariots SMT-Car dans un atelier réel, les petites frictions deviennent rapidement de gros problèmes.
Programme de lubrification des pièces mobiles de la ligne SMT
Dans le domaine du CMS, les “pièces mobiles” sont omniprésentes :
- Pick-and-place: rails linéaires, roulements, vis d'entraînement, interfaces d'alimentation
- Manipulation des circuits imprimés : rails de convoyeur, mécanismes de convoyeur rotatif, pièces de navette, roulements
- Stockage et logistique : Roulettes de chariot SMT, freins, roues de guidage, chaînes de mise à la terre
Et si vous ignorez le plan de lubrification, vous dites en fait : “Attendons que la file d'attente se plaigne plus fort.”
Les catégories de produits de Meraif couvrent l'ensemble de la gamme - pick-and-place, machines de manipulation des circuits imprimés, graisse SMT, chariot SMT, et bien plus encore - car la gamme est un système, et non une machine unique.
Pourquoi les frottements se produisent-ils dans les équipements SMT ?
Le frottement est la résistance lorsque les pièces glissent ou roulent l'une contre l'autre. Dans le domaine du CMS, cette résistance est constante : les rails glissent, les roulements tournent, les chariots roulent, les bobines se déplacent, les chargeurs s'indexent.
Le problème, c'est que les frictions ne restent pas “petites”. Elles ont tendance à faire boule de neige :
- frottement → chaleur
- chaleur → dégradation plus rapide du lubrifiant
- Lubrification dégradée → plus de particules d'usure
- particules d'usure → plus de friction
C'est ainsi que l'on obtient la panne classique “c'était bien hier”.
Arguments clés que vous pouvez utiliser comme “points de thèse” H3”
Le film de lubrification réduit le frottement des pièces mobiles
Votre objectif est simple : maintenir un film lubrifiant fin entre les surfaces de contact. Lorsque le film est sain, le métal n'écrase pas le métal et les mouvements restent fluides.
Le frottement crée de la chaleur et des particules d'usure dans les machines SMT
La chaleur et les débris d'usure microscopiques sont comme une taxe silencieuse sur tout - rails, roulements, guides. Cela se traduit par des mouvements irréguliers, des vibrations bizarres et une dérive progressive de la précision.
La lubrification permet également de contrôler la température, la contamination et la corrosion.
Une bonne lubrification n'est pas seulement “glissante”. Elle permet également d'évacuer la chaleur, de réduire les dommages causés par la contamination et de protéger les surfaces contre la corrosion (en particulier dans les usines humides ou à proximité des processus de lavage).
Le programme de lubrification signifie le bon lubrifiant, la bonne quantité et le bon moment.
C'est le plus important. Un calendrier transforme le “quelqu'un devrait graisser ça” en une routine reproductible : ce que, combien, quand, qui.
Les produits de graisse SMT de Meraif positionnent la graisse comme un outil de fiabilité, conçu pour la protection, la résistance à la corrosion et une durée de vie plus longue dans des conditions difficiles.
La fréquence de lubrification dépend du nombre d'heures de fonctionnement, de la charge, de la vitesse et de l'environnement.
“Le terme ”mensuel" n'est pas une véritable spécification. Votre intervalle change avec :
- heures de fonctionnement (24/7 ou équipe de jour)
- le niveau de poussière (salle blanche ou air libre de l'entrepôt)
- vitesse/charges (convoyeurs rapides ou chariots légers)
- zones de chaleur (près des zones de refusion / zones chaudes)
La sur-lubrification et la sous-lubrification sont toutes deux à l'origine de défaillances.
Plus de graisse n'est pas toujours mieux. Un graissage excessif peut pousser la graisse dans des endroits où elle ne devrait pas se trouver, attirer la poussière et créer un désordre autour des capteurs ou des courroies. Un graissage insuffisant provoque un contact sec et de l'usure. Dans les deux cas, l'équipement s'énerve.
Des pratiques de lubrification propres évitent l'encrassement des points de graissage et le mélange des lubrifiants.
Si vous graissez un raccord sale, vous injectez de la poussière. Si vous mélangez des lubrifiants incompatibles, vous risquez d'obtenir une consistance bizarre et une mauvaise protection. Nettoyez d'abord le point. Étiquetez les lubrifiants. Ne faites pas n'importe quoi.
La réduction des frottements favorise l'efficacité énergétique et la stabilité du débit
Même sans parler de chiffres, c'est évident : moins de frottement signifie moins de mouvements inutiles et moins de stress. Votre ligne est plus fluide, les changements ne vous font pas peur et les temps d'arrêt diminuent. Ce n'est pas de la magie, c'est simplement moins de problèmes mécaniques.

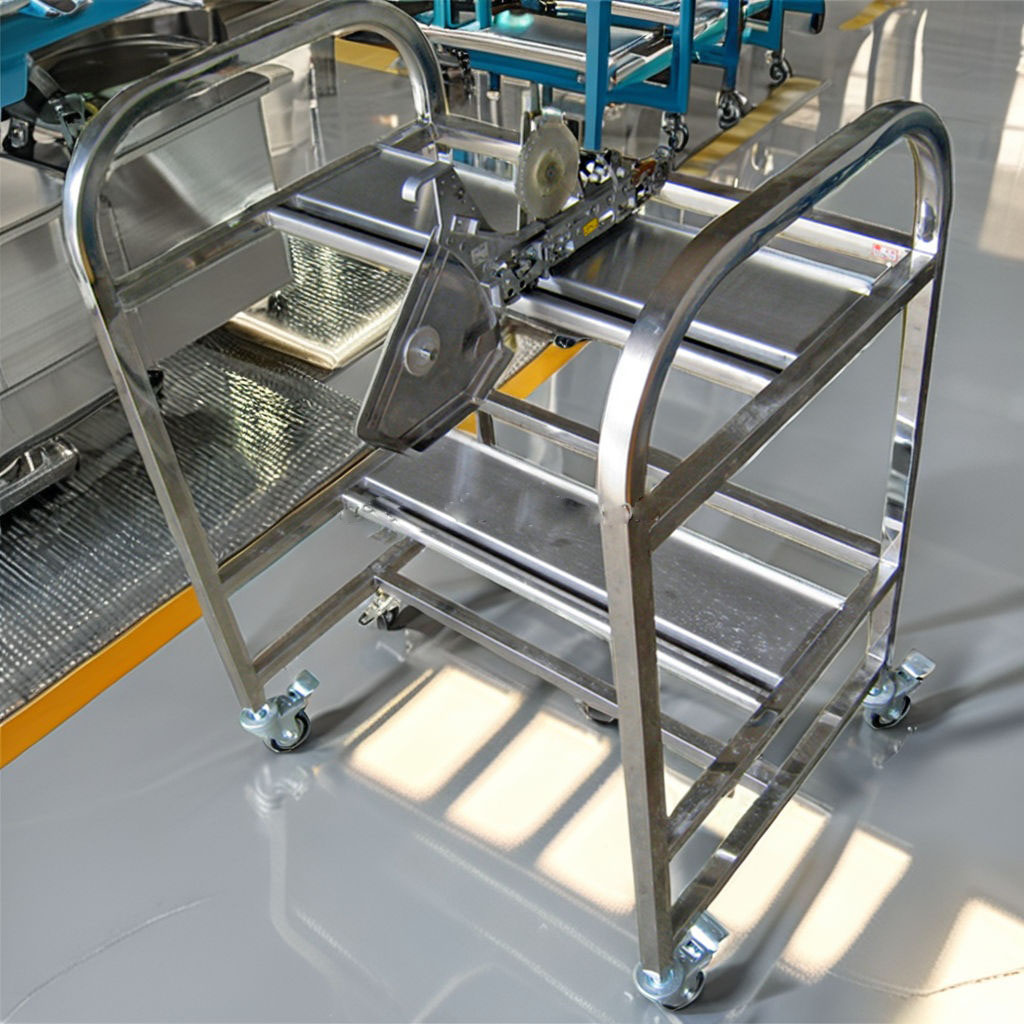

Chariot SMT : les “pièces mobiles cachées” qui perturbent votre chaîne de production
Les gens oublient les chariots parce qu'ils ne sont pas des machines. Mais lorsqu'une roue de chariot se bloque, on obtient.. :
- la mise en kit lente et le réapprovisionnement de la ligne
- opérateur forçant le chariot (risque ESD + risque de sécurité)
- les chariots dérivent, les freins ne tiennent pas ou vacillent près de la ligne de démarcation
Sur la page de la catégorie "chariot SMT" de Meraif, le message est assez direct : les chariots rationalisent la logistique de ligne avec un stockage organisé et des mouvements fluides, y compris des options de sécurité ESD pour un flux de travail plus propre.
Et les détails ont leur importance. Par exemple, le chariot de stockage de circuits imprimés ESD de Meraif présente les caractéristiques suivantes Roues en caoutchouc ESD de 4 pouces, a chaîne conductrice, et résistance de surface 10^6-10^9 Ω-Toutes les caractéristiques ESD pratiques qui vous intéressent.
Tableau de lubrification pour les pièces mobiles SMT (modèle pratique)
Utilisez-le comme point de départ. Le manuel de l'équipementier l'emporte toujours, mais cela permet à l'équipe de maintenance d'être en phase.
| Équipement / zone | Partie mobile | Ce qu'il faut vérifier | Intervalle suggéré | Notes pour la réalité SMT |
|---|---|---|---|---|
| Pick-and-place | Guides linéaires / rails | Taches sèches, pâte de poussière, déplacements difficiles | Contrôle hebdomadaire, entretien mensuel | Ne laissez pas la graisse migrer près des yeux et des capteurs. Gardez-le propre. |
| Alimentateurs Pick-and-Place | Points d'interface de l'alimentateur | Index collant, mouvement bruyant | Hebdomadaire | Lorsque les mangeurs “agissent bizarrement”, il s'agit souvent d'une friction + contamination. |
| Convoyeur / navette PCB | Roulements + rails de guidage | Grincement, vibration, suivi de la courroie | Contrôle hebdomadaire | Si les convoyeurs sont bruyants, l'équilibre de la ligne en souffre et les gens paniquent. |
| Chariot SMT (stockage de circuits imprimés) | Roulements des roues pivotantes + axe de roue | Résistance au roulement, oscillation | Contrôle hebdomadaire, lubrification trimestrielle | Les roues ESD ont toujours besoin d'amour ; n'attendez pas qu'elles traînent. |

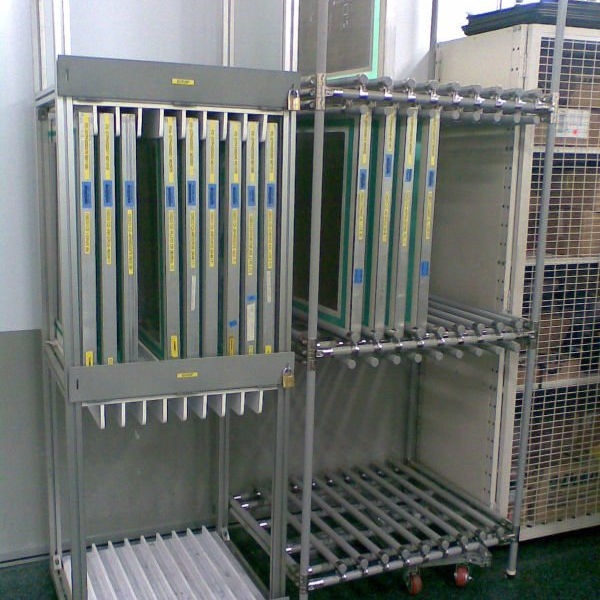

| Chariot SMT (chariot à pochoirs) | Roues + pivot de frein | Le frein tient ? la roue est souple ? | Hebdomadaire | Le chariot de stockage des pochoirs utilise des roues ESD de 4″ ; l'usure des freins est réelle. |
| Chariot de stockage des aliments pour animaux | Roulettes | Tirer droit ? | Hebdomadaire | Les chariots de stockage d'aliments pour animaux permettent un changement rapide ; ne laissez pas de mauvaises roues le ralentir. |
| Chariot de stockage des bobines | Roulettes + rouleaux | Pousser/tirer en douceur | Hebdomadaire | Si les bobines ne sont pas accessibles rapidement, la vitesse du kitting diminue. |
Tableau de dépannage : symptômes → friction cause première → solution rapide
| Symptôme sur le sol | Problèmes de friction probables | Action rapide | Prévenir la prochaine fois |
|---|---|---|---|
| Grincement du convoyeur pendant l'équipe de nuit | Palier sec / rail sale | Nettoyer le rail, appliquer le lubrifiant adéquat | Ajout d'un nettoyage hebdomadaire des rails + vérification |
| L'alimentateur commence à se tromper de façon aléatoire“ | Mouvement mécanique collant | Interface propre, lubrification légère si autorisée | Garder les points de lubrification étiquetés |
| Le chariot SMT traîne / est difficile à diriger | Palier de roulette sec ou obstrué | Nettoyer les roues, lubrifier l'essieu | Service trimestriel de roues de chariots |
| Le frein ne tient pas sur le chariot du pochoir | Frottement / usure du pivot | Inspecter, nettoyer, ajuster | Inclure le contrôle des freins dans l'itinéraire hebdomadaire |
| Graisse partout près de la zone de déplacement | Lubrification excessive | Essuyer l'excès, réduire le volume | Former les techniciens : “plus, ce n'est pas mieux”.” |
Cas réels d'utilisation SMT : lorsque le programme de lubrification vous permet de gagner du temps
Changement de mélange : chariots d'alimentation et temps de préparation trop long“
Notes de Meraif chariots de stockage d'aliments pour animaux permettent des changements rapides et assurent la protection et la traçabilité des mangeoires.
Mais si les roues du chariot se grippent, les opérateurs commencent à pousser plus fort. Vous perdez des minutes à chaque changement, et personne ne s'en aperçoit jusqu'à ce que l'indicateur de performance ne s'affole.
Réapprovisionnement en ligne : la vitesse des chariots d'enroulement a plus d'importance que vous ne le pensez
Chariots de stockage de bobines améliorer la vitesse de mise en kit et le réapprovisionnement de la ligne.
Si votre chariot roule comme une poubelle, le réapprovisionnement devient lent et désordonné. La ligne est alors affamée. Le placement s'arrête. Tout le monde rejette la faute sur la machine (ce n'était pas la machine, mon frère).
Protection des circuits imprimés + ESD : la chaîne de mise à la terre du chariot n'est pas décorative
La chaîne conductrice et la spécification relative aux roues ESD ne sont pas de la poudre aux yeux : il s'agit d'une manipulation plus sûre et d'une réduction des “défauts mystérieux”.”
Mais lorsque les roues ne roulent pas bien, les gens tirent sur le chariot, prennent des virages et les planches sont malmenées. Les petites frictions se transforment en problèmes de qualité.
Où Meraif s'intègre (sans se vendre)
Meraif se positionne comme “Premier expert en solutions de lignes SMT clés en main en Chine”, avec Plus de 20 ans d'expérience pratique dans l'exploitation d'une usine SMT, et un soutien de bout en bout, de la conception à la mise en service.
C'est important, car les programmes de lubrification ne se limitent pas à “acheter de la graisse”. Il faut aussi :
- la bonne conception du chariot (sécurité ESD, roues stables, bonne capacité)
- un solide équipement de manutention des circuits imprimés pour que les circuits se déplacent sans heurts et de manière fiable
- des options de graisse qui correspondent à la réalité de la température et de la charge (comme les produits à large plage de température énumérés dans la rubrique Graisse SMT)
- OEM/ODM + approvisionnement en vrac afin de pouvoir standardiser les sites (moins de chaos, moins de mélanges, moins d'erreurs)
Et oui, lorsque vous standardisez le plan de lubrification et le matériel, votre MTBF s'améliore généralement. Ce n'est pas un miracle. C'est juste moins de friction, moins de drame.
Conclusion : la réduction des frottements est une décision de gestion
Vous pouvez traiter la lubrification comme une “tâche d'entretien” ou comme une "tâche d'entretien". le contrôle de la production.
Un programme de lubrification simple :
- rend les mouvements plus fluides
- réduit les temps d'arrêt bizarres
- permet aux chariots de rouler proprement et dans des conditions de sécurité ESD
- permet à votre ligne d'atteindre un débit stable sans être constamment surveillée.
