Большинство производителей SMT любят аккуратные спецификации. Минимальная упаковка здесь, максимальный размер корпуса там, возможно, броский номер CPH для украшения. Но когда я смотрю, действительно ли линия может работать с широким ассортиментом, я начинаю не с брошюры, а с дефектов, о которых никто не хочет говорить, когда производство становится грязным.
Потому что дело вот в чем. Машина может физически разместить крошечный чип и все равно потерять работу на принтере, в печи, на опорных штифтах, в библиотеке сопел или при настройке AOI. То же самое с крупными компонентами. То же самое с заявлениями о “смешанных возможностях”. Все выглядит хорошо. Обычно.
Почему диапазон размеров компонентов - это больше, чем просто спецификация размещения
Я откровенно считаю, что именно здесь покупатели в первую очередь вводятся в заблуждение.
Опубликованный Диапазон размеров компонентов SMT звучит точно, почти как в зале суда, но это скрывает самую неприятную часть разговора: что происходит после того, как головка опускает деталь, плата слегка прогибается, объем пасты немного меняется от партии к партии, а тепловая масса одного уродливого разъема питания начинает задирать остальную сборку во время расплавления. Это и есть реальный тест.
И все же люди продолжают делать покупки, как будто диапазон размещения равен технологическим возможностям. Это не так. Даже близко нет.
Для очень маленьких корпусов линия обычно выстраивается на этапе печати - дизайн апертуры, выпуск пасты, геометрия прокладки, стабильность компонентов - все те мелочи, которые ненавидят менеджеры по производству, потому что они не очень хорошо ложатся на слайды продаж. При печати более крупных или тяжелых деталей центр тяжести смещается: поддержка платы, посадка сопла, устойчивость при транспортировке, расстояние между отсеками, поведение при впитывании, консистенция смачивания. Другая головная боль. Тот же счет.
Вот почему я предпочел бы услышать, как поставщик рассказывает о смешанные линии SMT или Решения для линий SMT под ключ с точки зрения окон выхода продукции и управления переналадкой, чем “гибкость всего диапазона”. Эта фраза почти ничего не значит, пока кто-нибудь не покажет данные о процессе.
Что на самом деле означают компоненты 0201 в производстве
Вот старый промышленный грех, который постоянно приводит к потере времени: люди говорят “0201”, как будто здесь нет никакой двусмысленности.
Есть.
В имперских названиях 0201 обычно означает примерно 0,6 мм x 0,3 мм. Однако в метрических наименованиях некоторые поставщики используют 0201M или 008004 для чего-то гораздо меньшего - около 0,25 мм x 0,125 мм. Это не крошечная бумажная проблема. Это меняет предположения о шаблонах, решения по трафаретам, пороги контроля, целесообразность переделки и даже то, обсуждает ли вообще команда в комнате одну и ту же деталь.
По моему опыту, именно здесь проекты начинают дрейфовать, пока никто этого не заметил. Один инженер говорит 0201. Команда по поиску поставщиков слышит 0201. Линейный конструктор кивает. Но они не обязательно представляют себе один и тот же пакет, и к тому времени, как кто-то это уловит, файл трафарета и технологический план уже движутся в неверном направлении.
Хороший пример 2024 года показывает, почему это важно. Сайт 2024 Тематическое исследование SMTA по сборке диодов 0201 BTC Мы проследили процесс сборки с использованием принтера DEK NeoHorizon, Parmi SigmaX SPI и установки ERSA Hotflow 10, и самое интересное заключалось не только в том, что крошечные детали трудны - это всем известно, - а в том, что дизайн диафрагмы с лучшей эффективностью переноса не обеспечивал автоматически более чистый результат сборки. Это очень заводской результат. Раздражает. Полезный. Реальный.
Поэтому, когда люди спрашивают как собрать компоненты 0201, Я никогда не отвечу “купите более точную россыпь”. Это слишком чисто. Слишком просто. Это стек "печать - размещение - повторная подача - проверка", и если один слой неаккуратен, вся система начинает кашлять дефектами.
Где обычно выходят из строя самые маленькие SMD-компоненты
Но давайте честно признаемся, где обычно проходит граница.
Только не в заголовке.
Самые маленькие корпуса обычно наказываются слабым дизайном трафарета, непоследовательным выпуском пасты, плохой поддержкой платы, ленивой настройкой размещения и слишком самоуверенной логикой AOI. Многие команды до сих пор относятся к Самые маленькие SMD-компоненты в качестве задачи по размещению, в то время как на самом деле это аудит дисциплины процесса с острыми зубами. Если линия дрейфует, эти части быстро вас раскусят.
И именно здесь жаргон начинает отделять настоящих операторов от авторов брошюр. Я хочу услышать о соотношении площадей, качестве стенок апертуры, поведении прокладок, стратегии опорных штифтов, риске образования шаров припоя, частоте ложных вызовов, пороговых значениях SPI и о том, как настраивается AOI, чтобы он не просто кричал о безобидных отклонениях в течение всей смены. Это заводской язык. Это полезный язык.
Надежное решение также не претендует на то, что одна коробка решает все. Оно должно связывать машины для подбора и размещения оборудования, the принтер для паяльной пасты, the печи для пайки, и стратегию проверки в один стабильный цикл. В противном случае вы не покупаете возможности. Вы покупаете споры между отделами.
Почему негабаритные детали печатных плат создают другой набор рисков
Теперь мысленно переверните доску и посмотрите на другой конец диапазона.
Большие детали ведут себя по-разному.
Негабаритные компоненты обычно не смущают линию, потому что портал не может до них дотянуться. Они смущают ее тем, что масса, высота, странная геометрия или тепловые требования начинают нарушать комфортные предположения, построенные на стандартном SMT-потоке. Разъемы, трансформаторы, экранирующие банки, громоздкие силовые модули, высокие электролитики - все они создают свои проблемы, и ни одну из этих проблем не волнует, насколько красиво выглядела диаграмма скорости размещения во время встречи с продавцом.
Вот уродливая правда: многие “широкодиапазонные” линии являются широкодиапазонными только до тех пор, пока не появятся тяжелые или неудобные детали. Тогда в дело вступают ручные помощники. Появляется автономная обработка. Вспомогательная оснастка становится импровизированной. Профили изгибаются вокруг большого пакета, и за это приходится расплачиваться более мелкими соединениями.
Именно поэтому лучшая сборка печатной платы для негабаритных деталей это неправильный вопрос, если он направлен только на совместимость размеров машины. Лучше спросить, сможет ли весь процесс удержаться вместе, когда одному участку платы вдруг понадобится больше поддержки, больше термоконтроля и больше механической дисциплины, чем остальным. Если ответ расплывчат, я предполагаю, что риск реален.
И давление рынка, стоящее за этим, не гипотетическое. В ноябре 2024 года NIST объявил о финансировании в размере до $300 млн. на передовые исследования в области упаковки, с ожидаемым общим объемом инвестиций свыше $470 млн.-это довольно грубый сигнал о том, что сложность упаковки и плотность интеграции растут, а не снижаются. Между тем, в марте 2024 года агентство Reuters сообщило, что спрос на современную упаковку, вызванный искусственным интеллектом, подтолкнул TSMC к рассмотрению возможности расширения мощностей, включая увеличение выпуска CoWoS. Читать Объявление о финансировании передовой упаковки и Reuters’ отчет о спросе на передовую упаковку. Сигнал довольно ясен: сборки становятся все более плотными, странными, горячими и менее простыми.
Как оценить 0201 для работы с негабаритными компонентами
Что же делать покупателю?
Начните задавать лучшие вопросы.

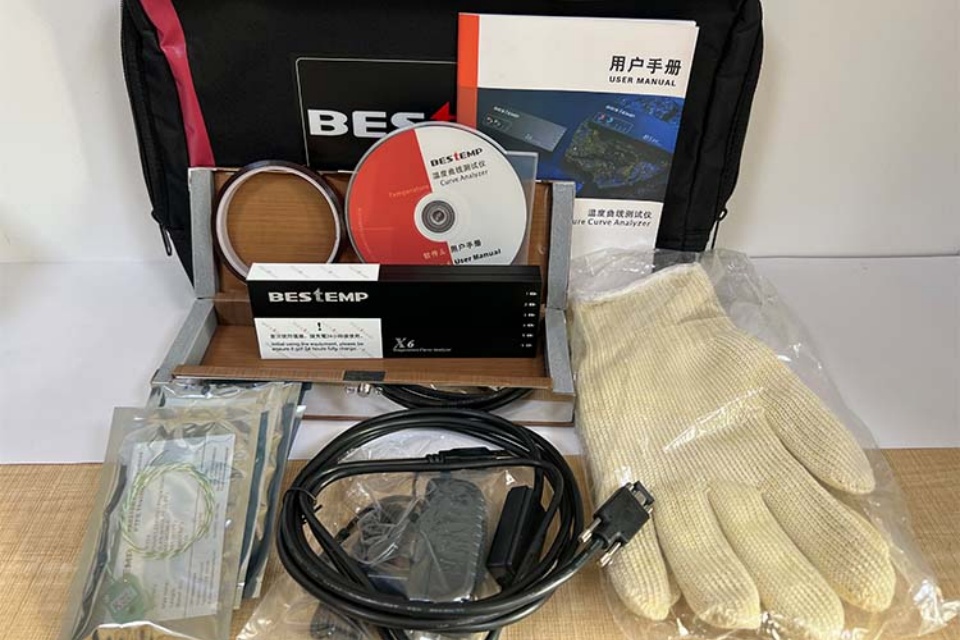

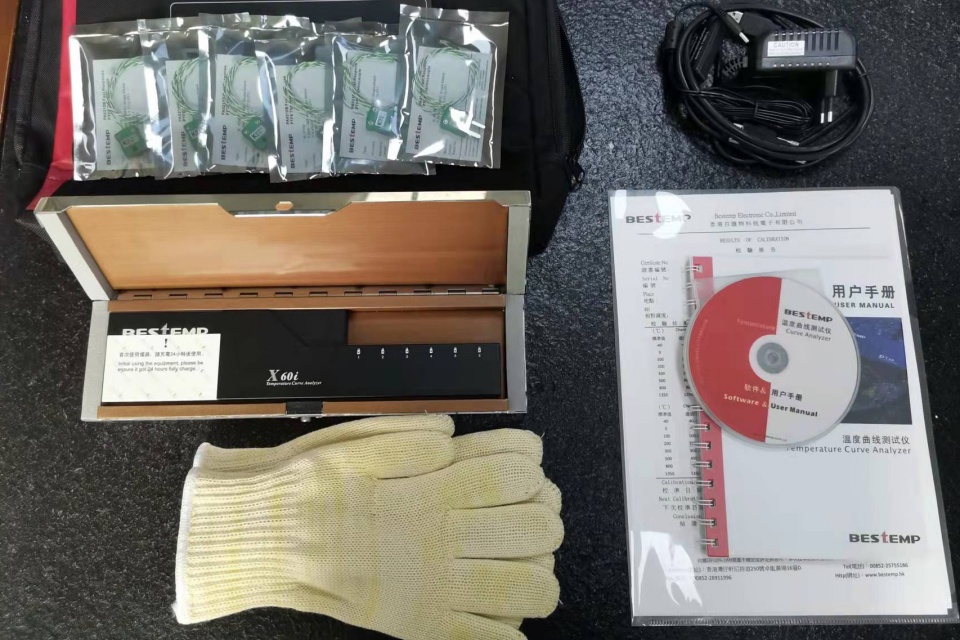

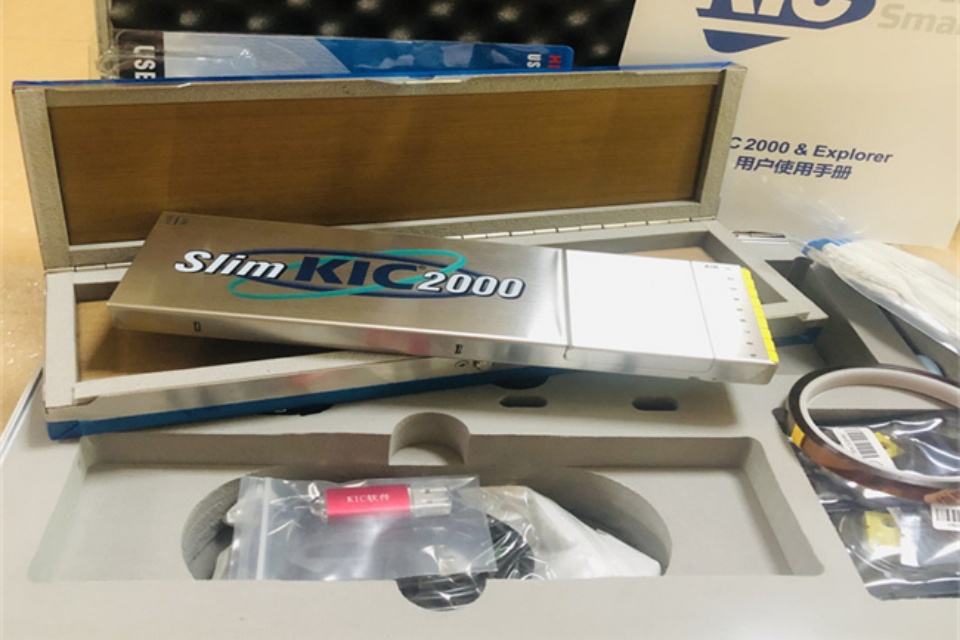

А не “Каков ваш минимальный пакет услуг?”. Это рекламная болтовня. Спросите, как проверяется дизайн трафарета для сверхмалых пассивов. Спросите, как конфигурируется поддержка платы, когда высокие или тяжелые корпуса располагаются рядом с областями с мелким шагом. Спросите, что происходит с тепловым профилированием, когда на одной стороне платы располагаются детали с очень разными тепловыми требованиями. Спросите, сколько ложных вызовов AOI терпит команда, прежде чем перенастроить алгоритм, а не обвинять операторов.
Вот где обитает реальность.
И время имеет значение. Ассоциация полупроводниковой промышленности сообщила, что мировые продажи полупроводников в 2024 году превысят $600 млрд., вверх 19.1% год за годом. При таком росте спроса фабрики пытаются расширить ассортимент продукции, используя те же площади, те же бригады, а иногда и те же несовершенные технологические допущения. И тогда 0201 - обработка негабаритных компонентов превращается из технической сноски в проблему маржи. SIA's Обновление рынка в 2024 году стоит посмотреть, потому что в нем описывается коммерческое давление, стоящее за всем этим растягиванием процесса.
Лично я доверяю поставщикам, которые могут указать на дела клиентов и объяснить их качество процесса управления в простых производственных терминах. Еще лучше, если они смогут показать, как они разделяют потребности между прототипные мелкосерийные линии и высокоскоростные линии массового производства. Обычно это означает, что они уже усвоили дорогие уроки.
Практическое сравнение требований к мелким и крупным деталям
| Категория компонентов | Типичный вопрос | Основная проблема процесса | Что должна демонстрировать способная линия |
|---|---|---|---|
| 0201 компоненты | Перекос, перемычки, недостаточное или избыточное количество пасты | Дизайн трафарета, управление SPI, стабильность размещения | Повторяющаяся передача отпечатков, жесткая логика AOI, низкий уровень ложных вызовов |
| Стандартная смесь для SMT | Ошибки переналадки, отклонения в настройке питателя, смещение профиля | Дисциплина проверки, контроль подачи, воспроизводимость процесса дожигания | Стабильная пропускная способность с низким уровнем ошибок при настройке |
| Пакеты с большой массой | Неполное смачивание, неравномерное поглощение тепла | Тепловое профилирование, поддержка плат, управление замачиванием | Данные профиля соответствуют массе компонентов и конструкции плиты |
| Негабаритные детали печатной платы | Нестабильность управления, помехи при удержании, несоответствие припоя | Механическая поддержка, устойчивость при транспортировке, выбор насадок/инструментов | Контролируемое размещение и пайка без излишних ручных операций |
Этот стол выглядит просто. Но это не так.
Каждая строка указывает на разные способы отказа, и именно поэтому широкая Возможность выбора размера компонентов для сборки печатных плат не может быть оценена по одному заявлению машины. Крошечные детали обнаруживают слабость пасты и контроля. Крупные детали демонстрируют слабость поддержки и термообработки. Продукты стандартного объема демонстрируют слабость дисциплины. Смешанные сборки демонстрируют все эти недостатки одновременно - и, честно говоря, именно здесь многие линии начинают показывать свой реальный возраст.
Вопросы и ответы
Что такое размер компонента 0201? Размер компонента 0201 обычно обозначает имперскую упаковку размером примерно 0,6 мм на 0,3 мм, хотя в некоторых метрических системах наименования используется 0201M или 008004 для меньшей упаковки размером 0,25 мм на 0,125 мм, поэтому точное соглашение должно быть проверено до принятия решений о разработке и сборке. Это разделение названий имеет большее значение, чем люди думают, потому что оно сразу же влияет на ожидания относительно площади, дизайна трафарета и настроек контроля.
Как успешно собрать компоненты 0201? Для успешной сборки компонентов 0201 требуется скоординированный контроль печати трафаретов, объема паяльной пасты, геометрии площадок, стабильности размещения, поведения при расплавлении и порогов контроля, чтобы самый маленький пакет на плате не стал доминирующим источником потери выхода. В терминах цеха это означает, что принтер, россыпь, печь и AOI должны перестать бороться друг с другом.
Что такое негабаритные детали печатной платы при SMT-сборке? Негабаритные детали печатных плат - это компоненты, размер, вес, высота или тепловые требования которых превышают предположения, заложенные в стандартную высокоскоростную обработку SMT, что вынуждает прибегать к дополнительной поддержке, использованию другого инструмента, измененному профилированию или специальному контролю транспортировки. В реальном мире это часто означает разъемы, трансформаторы, экранирующие детали, тяжелые модули и высокие компоненты в виде банок, которые создают напряжение в течение длительного времени после размещения.
Что должны проверять покупатели в обзоре возможностей размеров компонентов для сборки печатных плат? Надлежащий анализ возможностей сборки печатных плат по размерам компонентов должен проверять полное технологическое окно для печати, размещения, пайки, поддержки и инспекции для самых маленьких и самых больших целевых корпусов, а не полагаться на один опубликованный диапазон машин. Я бы также попросил предоставить реальные примеры сборки, логику профилей пайки, детали вспомогательного оборудования и доказательства того, что управление ложными вызовами не просто сваливается на операторов.
Что такое лучшая установка для сборки печатной платы для негабаритных деталей? Лучшая установка для сборки печатных плат с крупногабаритными деталями - это процесс со смешанными возможностями, построенный на жесткой опоре платы, соответствующих насадках или инструментах для перемещения, контролируемой транспортировке и тепловом профилировании, соответствующем массе и геометрии детали, чтобы качество пайки оставалось стабильным на всей плате. Если поставщик отвечает на этот вопрос только скоростью размещения или ограничениями по размеру корпуса, я бы продолжал копать.
Если цель - создать доски, сочетающие в себе 0201 компоненты При использовании больших и тяжелых упаковок не покупайте самые чистые обещания, а покупайте самый грязный проверенный процесс. Изучите информацию о поставщике руководства по покупке, изучите документацию дела клиентов, И сравните предложенную линию с реальным составом досок, которые вы планируете использовать. В этом и заключается разница между гибкой линией и дорогостоящим упражнением на угадывание.
