Три слова. Пространство - это дорого. И я собираюсь сказать тихую часть вслух: самый большой “риск установки” - это не машина, а вы, втискивающие линию SMT в помещение, которое было спроектировано для складских стоек, а затем удивляющиеся, когда обслуживание превращается в йогу, а время работы - в фантастику.
Так что давайте поговорим о Установка оборудования для подбора и размещения как об этом рассказывают на заводе: проходы, инженерные коммуникации, реальное положение дел на рабочем месте и уродливые компромиссы, о которых не пишут в рекламных проспектах.
Если вы строите новую линию, начните с правильной планировки (и проверки работоспособности инженерных сетей), прежде чем подписывать договор на поставку оборудования. Если вам нужен подход "под ключ", то это именно тот случай. Решения для линий SMT под ключ зарабатывает, потому что планы этажей и перепады мощности не прощают оптимизма.
Поисковое намерение: что на самом деле хочет пользователь
Эта тема кричит информационные с коммерческим умыслом. Вы не покупаете машину “сегодня”. Вы пытаетесь избежать покупки одной и той же установки дважды. Вам нужен контрольный список, реальные размеры и проблемы, которые сжигают графики.
Требования к площади помещений: площадь - не главное
Вот в чем ловушка. Поставщики указывают площадь. Операции живут в сервисной оболочке.
Требования к площади пола, занимаемой машинами для комплектации и размещения следует моделировать следующим образом:
- Площадь основания машины (металлический прямоугольник)
- Сервисная оболочка (открыты двери, сняты крышки, выдвинуты банки фидера, открыт доступ к станции форсунок)
- Проход для операторов (нормальный режим работы)
- Проход для технического обслуживания (ненормально, но неизбежно)
- Материальный поток (катушки подаются, обрезки убираются, тележки поворачиваются, доски ставятся)
Хотите получить практическое число? Для типичного сегмента SMT-линии (принтер → SPI → 1-2 монтажника → доводка → AOI) я обычно говорю людям, что нужно планировать Длина линии 10-20 метров и 3-6 метров общей “ширины полосы” если учесть проходы, тележки и буферное поведение. Тесные комнаты могут работать. Но потом они вас накажут.

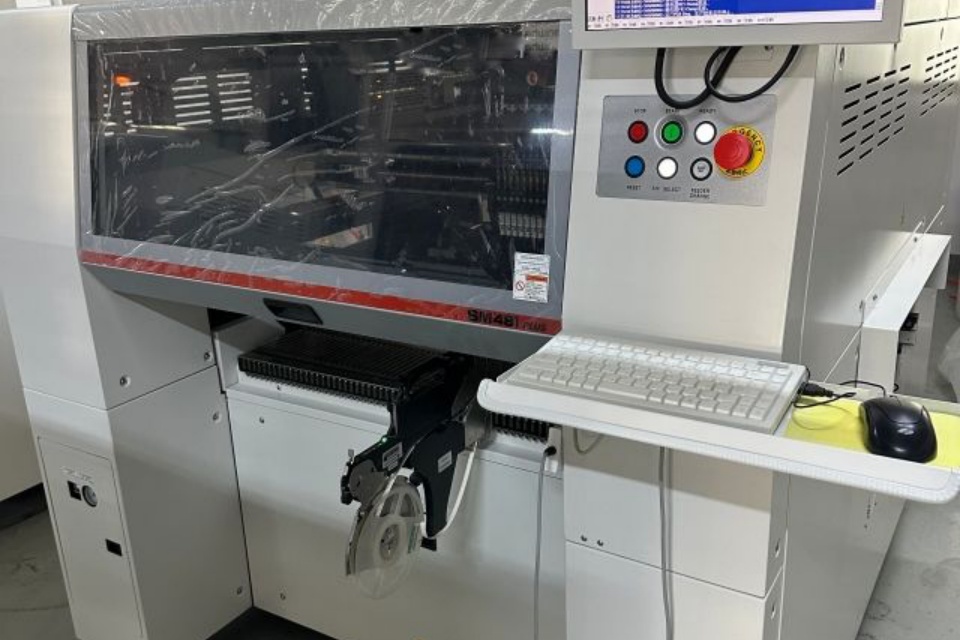

И да, модель имеет значение. Монтировщик класса Yamaha YSM / YRM, платформа Panasonic NPM, серия Hanwha DECAN - у каждого из них разное поведение со стороны фидера и схемы доступа для обслуживания. Планируйте с учетом худший день, но не в день демонстрации.
Если ваша линия предназначена для сборки на ранних этапах, ваша планировка должна измениться (больше перестановок, больше тележек, больше комплектации). Именно поэтому Планирование прототипов и мелкосерийных линий нуждается в подробнее полезной площади на одну голову размещения, чем ожидают люди.
Проблема OSHA, на которую никто не хочет выделять бюджет: оформление доступа
Короткое предложение. Допуск - это закон. Заблокируйте доступ, заплатите потом.
Люди относятся к очистке электрических щитов как к “приятной мелочи”. OSHA так не считает. В пресс-релизе OSHA от 2023 года, посвященном компании Dollar General, говорится о заблокированных электрических щитах и выходах и предлагаются миллионные штрафы. Это не история о заводе SMT, но урок переносится четко: заблокированный доступ быстро становится проблемой правоприменения и безопасности. Выпуск OSHA от Dollar General в мае 2023 года (osha.gov)
И это становится все более конкретным. В документе OSHA, направленном против компании Petco, говорится следующее минимальное расстояние в три фута требование о защите вокруг электрических щитов (29 CFR 1910.303(g)(1)(vi)(B)). Если вы так тесно сжимаете линию SMT, что катушки, контейнеры или тележки оказываются перед панелями, вы нарушаете это требование. PDF-документ OSHA (Petco, 2023)
Риторический вопрос. Вы действительно хотите, чтобы ваша тележка стала причиной того, что вы не можете легально открыть панель?
Контрольный список подготовки площадки: то, что делает или нарушает точность размещения
Именно здесь большинство списков “требований к монтажу SMT” становятся пушистыми. Я не буду.
1) Пол: ровность, нагрузка и вибрация (основание и выравнивание)
Станок для подбора и установки не заботится о том, чтобы ваш эпоксидный пол выглядел красиво. Ему важна повторяемость.
- Загрузить: Одиночный монтировщик может легко приземлиться в ~1-3 метрические тонны в зависимости от платформы и опций, прежде чем добавлять тележки, буферы и людей. Если на вашем объекте есть фальшполы или сомнительные перекрытия, перестаньте гадать и получите структурные данные.
- Плоскость/уровень: Спецификации OEM варьируются. Многие установки заканчиваются неудачей, потому что команды делают “достаточно хороший” уровень, а затем удивляются, почему высокая плотность размещения смещается к краям рабочей зоны.
- Вибрация: Если на одном слябе с вами работают штамповщики, погрузчики, бьющие по плитам доков, или большой воздушный компрессор, работающий в циклическом режиме, это означает, что у вас есть проблемы с воспроизводимостью, замаскированные под проблему.
Если вам нужны доказательства, посмотрите, как нагрузка и конфигурация изменяют точность позиционирования робота в контролируемых испытаниях; принцип прост: точность чувствительна к реальным механическим условиям, а не только к математике контроллера. Исследование точности робототехники в открытом доступе (получено в 2024 году) ([PMC][2])
Так что да: Подбор и установка машин для устройства фундаментов и выравнивания это не “деталь такелажа”. Это контроль точности.
2) Мощность: стабильность побеждает “достаточно кВт”.”
Большинство установок SMT взрываются не потому, что им не хватает мощности. Они выходят из строя потому, что качество и распределение электроэнергии были небрежными.
План для:
- Правильное напряжение и фаза в соответствии с производителем оборудования (часто 3-фазное в семействе 200-400 В, зависит от региона)
- Правильная архитектура заземления (не смешивайте значения слова “заземление”)
- Выделенные цепи, где это необходимо (чувствительное к шуму оборудование и цепи безопасности)
А также: оставить доступ. Опять же. Ваш электрик не может обслуживать то, что блокирует ваша линия.
3) Сжатый воздух: сухой воздух - скрытое повышение надежности
Влажный воздух убивает время работы. Медленно. Потом внезапно.
Потребности в электропитании и сжатом воздухе для машины для подбора и размещения оборудования обычно приземляются около 5-6 бар (0,5-0,6 МПа) В этом случае необходимо обеспечить определенный расход и сухость воздуха, но на самом деле речь идет о качестве воздуха: вода и масло со временем приводят в негодность клапаны, регуляторы и пневматические приводы.
Если вы работаете на высокопроизводительной линии, ваша “воздушная история” становится более масштабной: выбор размера центрального компрессора, производительность осушителя при летней влажности и снижение давления в коллекторе установки во время пиковых циклов. Именно поэтому высокоскоростные линии массового производства нужны инженерные коммуникации, а не вибрации.
4) ESD и заземление: повреждения, которые проходят проверку сегодня
Эта деталь доставляет людям неудобства. Электростатическое разряжение может быть на корабле. Он все еще может причинить вам вред.
Требования к электростатическому разряду и заземлению при монтаже SMT Это важно, потому что повреждения, вызванные электростатическим разрядом, часто проявляются в виде отказов на ранних стадиях эксплуатации, незначительной производительности или “случайных” возвратов в полевых условиях, которые не могут быть точно отслежены до того дня, когда вы установили оборудование.
Практические средства управления:
- ESD напольные покрытия / коврики там, где этого требует процесс
- Точки заземления, которые проверяются, регистрируются и обслуживаются
- Ремешок на запястье + обувь, соблюдение которой является принудительным (не перформативным)

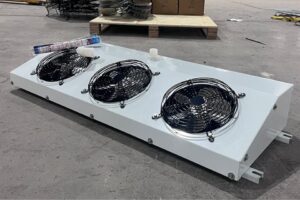

- Ионизация, когда изоляционные материалы или сухой воздух делают зарядку неизбежной
Если вам нужен простой внутренний способ реализовать это на практике, включите его в процесс ввода в эксплуатацию и обучения. Обучение и послепродажная поддержка должны включать в себя ESD-поведение, а не только нажатие кнопок.
5) Планирование планировки: материальный поток либо проектируется, либо превращается в борьбу

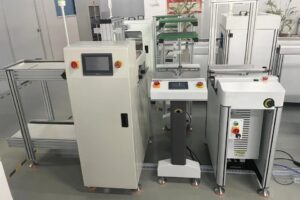

Все рисуют линию как прямую стрелу. Реальное производство выглядит так:
- поворотные тележки
- постановка катушек
- На узких местах скапливаются запасы отходов
- отклонения направляются на проверку
- перерывы в очистке трафаретов
- обслуживание в самый неподходящий момент
Именно поэтому Планирование расположения линий SMT для комплектации и размещения должен включать пространство для комплектации, Парковка для тележек с кормом, и пути переделки-А не просто прямоугольники для машин.
Если вы хотите проверить свой текущий план на соответствие общим вопросам покупателей, ваш собственный Страница часто задаваемых вопросов по SMT может служить в качестве контрольного списка, позволяющего определить, о чем постоянно спрашивают клиенты (а именно это обычно и происходит).
Таблица, которую я хотел бы, чтобы больше фабрик использовали перед днем доставки
| Объект/пространство Объект | Типичный целевой диапазон (уточняйте у производителя оборудования) | Что ломается, когда вы не обращаете на это внимания | Быстрая проверка перед установкой |
|---|---|---|---|
| Сервисный конверт (со всех сторон) | +0,8-1,2 м проход, где работают люди | Медленная замена питателя, крышки не открываются, обслуживание пропускается | Положите ленту на пол и “разыграйте” движения кормушки/тележки. |
| Доступ к электрической панели | Соблюдайте требуемый зазор (часто 3 фута / ~0,9 м в контексте OSHA). | Нарушение техники безопасности + задержка с устранением неисправностей | Пометьте зоны панелей как “без хранения” с самого первого дня |
| Грузоподъемность пола | Зависит от перекрытия; планируйте сосредоточенные нагрузки | Растрескивание, оседание, долговременное выравнивание | Получайте структурные подтверждения, а не мнения |
| Уровень/ровность пола | Специфические для OEM-производителей; более жесткие для точности | Дрейф размещения, нестабильность калибровки | Проверка уровня/плоскости перед отправкой машины |
| Обеспечение электроэнергией | Правильное напряжение/фаза + чистое распределение | Неприятные сбои, простои, небезопасные обходные пути | Подтвердите наличие капель, выключателей, плана заземления |
| Сжатый воздух | ~5-6 бар общий + сухая/чистка | Проблемы с клапанами, несоответствие приводов | Измерьте перепад давления при пиковом спросе |
| Заземление ESD | Проверено заземление помещений и оборудования | Скрытые неудачи, “загадочные” возвращения | Проверка и регистрация точек ESD перед SAT |
| Температура и влажность | Обычно контролируемый диапазон | Снижается стабильность зрения/помещения, повышается риск ОУР | Условия в журнале в течение недели |
Вопросы и ответы (стиль Featured Snippet)
Как подготовить площадку для установки машины?
Подготовка площадки для установки машины - это процесс приведения пола, инженерных коммуникаций, окружающей среды и безопасности в соответствие со спецификацией OEM-производителя, чтобы монтажная машина могла выдерживать точность, проходить приемочные испытания и быть пригодной для обслуживания без разрыва линии через шесть месяцев. После этого определения работа становится простой, но не легкой: проверка перекрытий, маркировка зон обслуживания, блокировка коммуникаций, проверка качества воздуха, а затем запуск SAT с реальными изделиями.
Каковы типичные требования к площади пола для машин для комплектации и размещения?
Требования к площади пола подборочных машин - это общая площадь помещения плюс площадь обслуживания - проход для оператора, парковка для тележек, подача/выдача плат и доступ к электрическим панелям, - необходимая для безопасной работы и обслуживания монтажного оборудования. Планируя только базовую площадь, вы в итоге заблокируете доступ и потеряете время работы. Если вы ограничены в пространстве, проектируйте тележки и переналадки в первую очередь, а не в последнюю.
Какие требования предъявляются к электропитанию и сжатому воздуху при монтаже SMT?
Требования к электропитанию и сжатому воздуху при монтаже SMT подразумевают обеспечение правильного электропитания (напряжение, фаза, заземление и распределение) и стабильного, чистого пневматического питания (давление, расход, сухость), которое остается в пределах ограничений производителя оборудования во время пика производства, а не только во время холостых испытаний и демонстраций. Измеряйте падение давления и стабильность мощности под нагрузкой, а не в тихой комнате.
Какие требования к ESD и заземлению важны при монтаже SMT?
Требования к ESD и заземлению при монтаже SMT - это средства контроля: напольное покрытие, проверенные точки заземления, наручные/ножные системы, ионизация при необходимости и проверенное заземление оборудования, которые не позволяют статическому разряду повредить компоненты или узлы при обращении и размещении, включая скрытые повреждения, которые могут пройти сегодняшнее тестирование, но позже выйти из строя в полевых условиях. Относитесь к ESD как к рычагу, а не как к плакату на стене.
Нужен ли мне специальный план фундамента и выравнивания для машины для сборки и установки?
Фундамент и нивелир для машин для сборки и укладки - это набор условий для плиты, нагрузки, плоскости и вибрации, которые позволяют машине поддерживать механическую повторяемость, поскольку точность укладки - это физический результат, зависящий от того, как платформа сидит и остается на месте под воздействием движения, нагрузки и близлежащих источников вибрации. Если плита движется, вместе с ней движется и ваш процесс.
Вывод: если вы хотите, чтобы все прошло гладко, перестаньте гадать.
Если вы планируете линию и хотите получить реальное представление о пространстве, коммуникациях и этапах ввода в эксплуатацию, я бы начал с предполагаемого объема производства (прототип или объем) и отобразил его на макете + плане участка. Возьмите загружаемый каталог для выбора платформы, просмотрите наш обещание услуг для ожиданий масштаба, то связаться с нами Размеры помещения и время выполнения заказа, чтобы мы могли протестировать план до того, как день доставки превратится в день паники.
И если у вас все еще есть соблазн “сделать все как надо”, сократив проходы: помните о том, как OSHA наказывает заблокированные доступы и выходы, включая крупные сделки и жесткие сроки устранения последствий. Это не теория. Это бумажная работа со знаками доллара. Общекорпоративный релиз по урегулированию OSHA (август 2023 года) (osha.gov)
