Wejdź do wystarczającej liczby fabryk SMT, a zauważysz coś niewygodnego. Wszędzie drogie urządzenia - szybkie maszyny do pozycjonowania, systemy AOI, piece rozpływowe - ale sama linia wydaje się... niewygodna. Operatorzy chodzący zbyt daleko. Wózki z materiałami blokujące przejścia. Bufory tworzące się w niewłaściwych miejscach.
To nie jest problem z maszyną.
To problem z układem.
I w nowoczesnej produkcji elektroniki, Optymalizacja układu obiektu dla przepływów pracy maszyn typu pick and place często decyduje o tym, czy fabryka pracuje z wykorzystaniem 65%, czy też przekracza 90%. Różnica to miliony komponentów na godzinę - i prawdziwe pieniądze.
Przeanalizujmy, co faktycznie działa na nowoczesnej podłodze SMT.
Dlaczego układ ma większe znaczenie niż prędkość maszyny
Producenci mają obsesję na punkcie CPH (komponentów na godzinę). Sprzedawcy agresywnie wprowadzają je na rynek.
Doświadczeni inżynierowie procesowi wiedzą jednak, że jest to niewygodne: Układ linii często niszczy teoretyczną przewagę prędkości samej maszyny.
Linia o wydajności 120 000 CPH może z łatwością zachowywać się jak linia o wydajności 70 000 CPH, jeśli przepływ pracy jest źle zaprojektowany.
Typowe wąskie gardła obejmują:
- opóźnienia w uzupełnianiu podajników
- Przeciążenie transferu PCB
- pętle sprzężenia zwrotnego inspekcji
- nieefektywny przepływ materiałów
- czas przejścia operatora
Gdy przyjrzymy się wysokowydajnym fabrykom, dostrzeżemy pewien wzorzec. Maszyny mają znaczenie, tak, ale Układ linii produkcyjnej elektroniki określa, czy te maszyny faktycznie działają na dużą skalę.
W praktyce optymalizacja układu jest ukierunkowana na trzy zmienne jednocześnie:
- Prędkość przepływu materiału
- Wydajność operatora
- Wykorzystanie maszyny
Brak któregokolwiek z nich powoduje spadek przepustowości.
Podstawowe zasady optymalizacji układu maszyny Pick and Place
Nie ma jednego uniwersalnego schematu. Różne asortymenty produktów wymagają różnych struktur. Mimo to wysokowydajne fabryki SMT przestrzegają kilku spójnych zasad.
1. Przepływ liniowy zawsze lepszy od złożonego routingu
Najbardziej wydajny Projekt przepływu pracy maszyny typu pick and place następuje w linii prostej:
Drukarka szablonowa → SPI → Pick & Place → AOI → Reflow → Inspekcja
Każde odstępstwo od tej zasady zwiększa tarcie.
Fabryki, które próbują tworzyć pętle w kształcie litery U lub zygzakowate trasy, często robią to, aby zaoszczędzić miejsce na podłodze. Jak na ironię, zamiast tego tracą wydajność produkcji.
Dlatego większość szybkie linie do produkcji masowej przestrzegają ścisłego sekwencjonowania liniowego. Typowe konfiguracje można zobaczyć w systemach o dużej skali, takich jak te: https://pickandplacemachine.com/solution/high-speed-mass-production-lines/
2. Materiał powinien przemieszczać się na krótsze odległości niż operatorzy
Zaskakująca zasada w Planowanie układu hali produkcyjnej SMT:
Ruch materiałów powinien być zminimalizowany nawet bardziej niż ruch ludzi.
Dlaczego?
Ponieważ opóźnienia materiałowe mają charakter kaskadowy. Jeden brakujący pas może zatrzymać całą linię.
Inteligentne układy umieszczają stacje przygotowania podajników bezpośrednio za maszynami układającymi. Umożliwia to szybką wymianę bez przekraczania korytarzy produkcyjnych.
Niektóre fabryki idą dalej i wdrażają strefy zestawiania w pobliżu punktu wejścia linii.
Podejścia te są powszechnie stosowane w zintegrowanych konfiguracjach, takich jak Rozwiązania linii SMT pod klucz: https://pickandplacemachine.com/solution/turnkey-smt-line-solutions/
3. Strefy buforowe zapobiegają spadkowi przepustowości
Każdy etap procesu SMT przebiega z nieco inną prędkością.
Bez buforów najwolniejsza stacja dławi całą linię.
Typowe rozmieszczenie buforów obejmuje:
- między SPI a maszynami umieszczającymi
- przed piecami rozpływowymi
- po inspekcji AOI
Ale jest tu pewien niuans.
Zbyt duże buforowanie zwiększa zapasy WIP. Zbyt mała ilość powoduje głód maszyn.
Optymalny wydajny przepływ produkcji typu "podnieś i umieść równoważy oba.
Modele układów stosowane w nowoczesnych zakładach SMT
W całej branży dominuje kilka wzorców układu.
Linie Inline High-Speed
Używany w masowej produkcji motoryzacyjnej, telekomunikacyjnej i elektroniki użytkowej.
Charakterystyka:
- Długi układ liniowy
- Maszyny do wielokrotnego umieszczania
- zautomatyzowane dostarczanie materiałów
Systemy te maksymalizują szybkość i stabilność. Są one typowe dla rozwiązań o dużej objętości, takich jak: https://pickandplacemachine.com/solution/high-speed-mass-production-lines/
Elastyczne mieszane linie SMT
Produkcja elektroniki o wysokiej mieszance wymaga adaptowalnych układów.
Linie te nadają priorytet:
- szybka zmiana podajnika
- krótsze klastry maszyn
- modułowe stacje inspekcyjne
Przykłady takich konfiguracji pojawiają się w mieszane linie produkcyjne SMT: https://pickandplacemachine.com/solution/mixed-smt-lines/
Układy prototypów i małych partii
Linie produkcyjne na małą skalę zachowują się inaczej.
Szybkość ma mniejsze znaczenie. Dominuje elastyczność.
Typowe właściwości:
- mniej maszyn umieszczających
- ręczne przygotowanie komponentów
- modułowe narzędzia inspekcyjne
Podejścia projektowe dla tego scenariusza są często szczegółowo opisane w Prototypowe rozwiązania linii SMT: https://pickandplacemachine.com/solution/prototype-small-batch-lines/
Ukryta zmienna: Ruch operatora
Inżynierowie uwielbiają wskaźniki maszynowe.
Ale w optymalizacji układu, operator w odległości spaceru może po cichu zniszczyć produktywność.
Dobrze znane wewnętrzne badanie przeprowadzone w wielu zakładach SMT wykazało coś uderzającego:
Zmniejszenie odległości podróży operatora o 30% zwiększył czas pracy linii o 8-12%.
Dlaczego?
Ponieważ wymiana podajnika, rozwiązywanie problemów i kontrole jakości odbywają się szybciej.
Skuteczne układy obejmują zatem:
- scentralizowane stacje przygotowawcze podajników
- przechowywanie narzędzi w pobliżu linii
- wyraźne korytarze dla pieszych
- minimalny ruch na skrzyżowaniach
Te zmiany wydają się niewielkie na papierze. W rzeczywistości zmieniają one Najlepszy układ dla maszyn typu pick and place.
Strategia rozmieszczania maszyn: Równoważenie prędkości
Innym częstym błędem w planowaniu układu jest niedopasowanie możliwości maszyny.
Przykład:
Szybki chip shooter, a następnie wolniejsza maszyna wielofunkcyjna.
Jeśli linia nie jest odpowiednio zbalansowana, druga maszyna staje się wąskim gardłem.
Doświadczeni inżynierowie aplikują równoważenie rozmieszczenia, który obejmuje:
- dystrybucja komponentów między maszynami
- Optymalizacja rozmieszczenia podajników
- Analiza wariancji czasu cyklu
Wiele studiów przypadku demonstrujących te techniki można znaleźć na stronie archiwa projektów klientów: https://pickandplacemachine.com/resource/customer-cases/
Optymalizacja układu oparta na danych
Nowoczesne fabryki coraz częściej korzystają z narzędzi symulacyjnych.
Narzędzia te analizują:
- częstotliwość uzupełniania podajnika
- Czasy podróży PCB
- odchylenie cyklu maszyny
- wzorce interakcji operatora
Rezultatem jest cyfrowy model całej linii produkcyjnej SMT.
Pozwala to inżynierom odpowiedzieć na kluczowe pytanie:
Jak zoptymalizować przepływ pracy maszyn typu pick and place przed instalacją sprzętu?
Symulacja pozwala ograniczyć późniejsze kosztowne przeprojektowywanie.
Dokumentacja techniczna i zasoby inżynieryjne często pomagają zespołom w ocenie tych scenariuszy: https://pickandplacemachine.com/resource/
Gdy fabryki popełniają błędy w układzie
Złe wybory dotyczące układu powodują przewidywalne objawy.
Uważaj na te znaki ostrzegawcze:
- operatorzy stale przecinający ścieżki maszyny

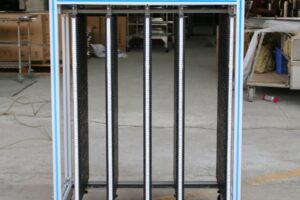

- wózki podajnikowe blokujące korytarze produkcyjne
- Nadmierna ilość WIP między procesami

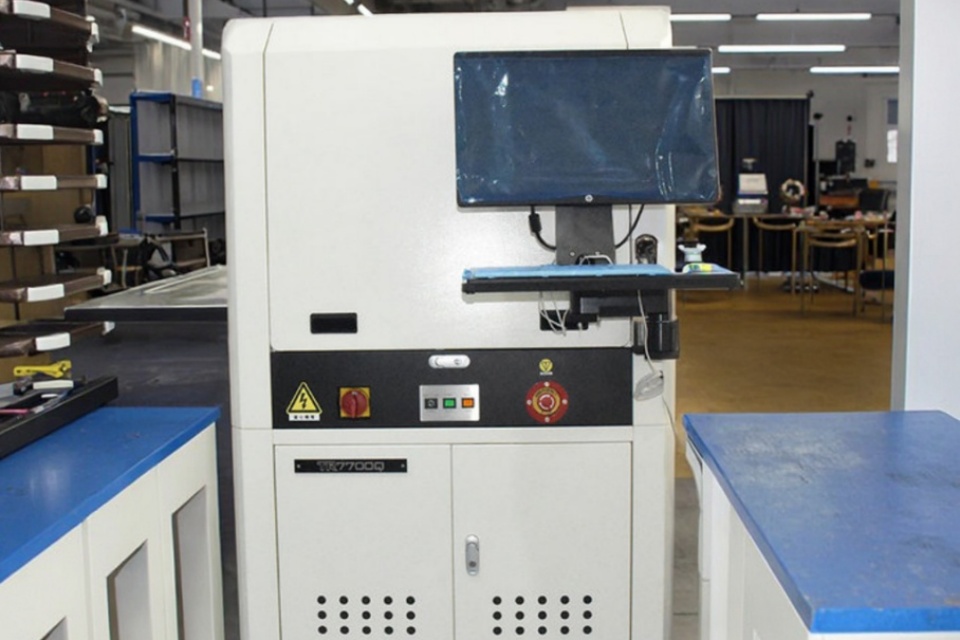

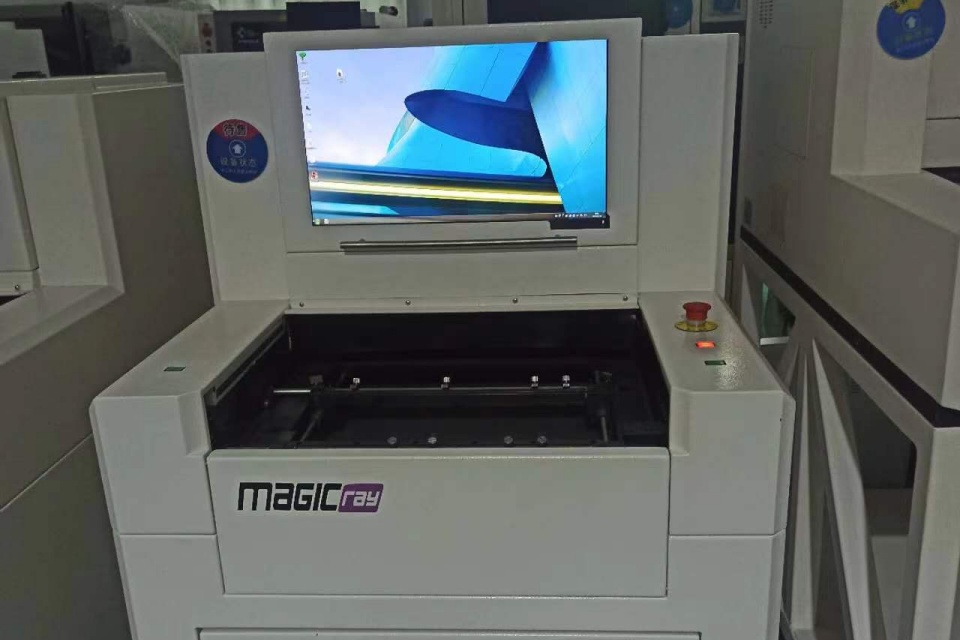

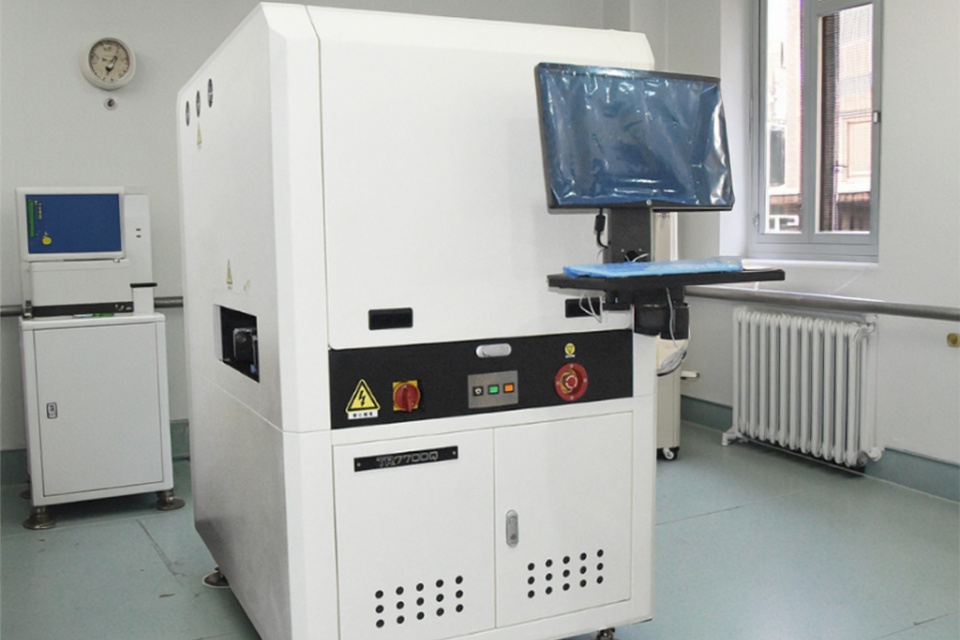

- Kolejki inspekcji AOI
- nierównomierne wykorzystanie maszyn
Sygnały te prawie zawsze prowadzą do wadliwego działania Optymalizacja układu linii SMT.
A ich późniejsza naprawa jest kosztowna.
Dlatego poważni producenci wykonują planowanie układu przed zakupem sprzętu.
Strategiczna przewaga planowania układu
Odpowiednio zoptymalizowany zakład SMT nie tylko działa szybciej.
Skalowanie staje się łatwiejsze.
Nowe maszyny do rozmieszczania mogą być wstawiane bez zakłócania przepływu pracy. Możliwość rozbudowy systemów kontroli. Automatyzacja staje się możliwa.
Firmy, które traktują układ jako strategiczną dyscyplinę inżynieryjną - a nie jako dodatkowy element - mają tendencję do dominacji w zakresie wydajności produkcji.
Wielu producentów podchodzi do tego poprzez dedykowane Konsultacje inżynieryjne i wsparcie szkoleniowe: https://pickandplacemachine.com/solution/training-after-sales-support/
Przemyślenia końcowe
Maszyny typu "pick and place" mogą definiować możliwości linii SMT, ale Układ obiektu definiuje jego rzeczywistość.
Słabe układy marnują prędkość maszyn, zawyżają koszty pracy i tworzą wąskie gardła, których nie naprawi żadna automatyzacja.
Zoptymalizowane układy działają odwrotnie. Odblokowują przepustowość, która już istnieje wewnątrz sprzętu.
Jeśli chcesz zapoznać się z konfiguracjami sprzętu, projektami linii produkcyjnych lub pełnym planowaniem systemu, możesz przejrzeć pełną gamę rozwiązań tutaj: https://pickandplacemachine.com/solution/
Lub skontaktuj się bezpośrednio z zespołem inżynierów, aby skonsultować układ: https://pickandplacemachine.com/contact/
Ponieważ w produkcji SMT najmądrzejszą inwestycją nie zawsze jest najszybsza maszyna.
Czasami jest to po prostu umieszczenie maszyn we właściwym miejscu.
