Kalibracja pochłania pieniądze. Widziałem zespoły spędzające tygodnie na kłótniach o “złą pastę” lub “tajemnicze części”, podczas gdy prawdziwy problem był nudny: maszyna nie wiedziała już, gdzie znajduje się jej głowica, kamera i płytka, ponieważ zużycie, wstrząsy, wahania temperatury i niechlujna konfiguracja powoli zmieniały prawdę o współrzędnych w kłamstwo. Czy kiedykolwiek ścigałeś offset ducha o 2 w nocy?
I tak - objawia się to również jako przestoje, a nie tylko usterki. W raporcie NIST dotyczącym gospodarki produkcyjnej w 2024 r. wymieniono przestoje na poziomie 8,3% planowanego czasu produkcji i ustala ją na $245B dla amerykańskiej produkcji dyskretnej (a wady to kolejne dziesiątki miliardów). To nie jest “tylko SMT”, ale pasuje do tego, co widzę: małe błędy stają się dużymi przestojami, gdy używasz wąskich boisk i małych elementów pasywnych. (Jeśli chcesz poznać szerszy kontekst, przeczytaj artykuł Raport roczny NIST 2024 dotyczący amerykańskiej gospodarki produkcyjnej.) (NIST出版社)
Brzydka prawda o “specyfikacjach dokładności”
Specyfikacja umieszczenia w broszurze nie chroni. Robi to proces.
Kiedy więc linia twierdzi, że “±X µm”, natychmiast pytam:
- W jakich warunkach? (Obsługa płyty, oświetlenie kamery, rodzina dysz, typ podajnika, mieszanka komponentów).
- Jaka jest metoda weryfikacji? (Wbudowane punkty odniesienia, skala szklana, laser, korelacja AOI, Cpk w czasie).
- Co jest wyzwalaczem ponownej kalibracji (zdarzenie kolizji, zmiana klasy dysz, serwis kamery, regulacja szyny, sezonowa zmiana temperatury).
Jeśli odpowiedź brzmi: “Kalibrujemy, gdy wygląda na wyłączony”, to już wiem, że się sparzysz.
Jeśli chcesz mieć ustrukturyzowany sposób prowadzenia tego jak dorosła operacja, dostosuj swoje wewnętrzne zasady do własnych. Zasoby dotyczące procesów i jakości-Ponieważ kalibracja bez weryfikacji to tylko rytuał.
Gdzie tak naprawdę gubi się precyzja
Większość błędów w pozycjonowaniu pochodzi z jednego z trzech źródeł. Ludzie uwielbiają obwiniać niewłaściwe z nich.
1) Dryf geometrii wizji
Zmienia się oświetlenie. Obiektywy się starzeją. Mocowania kamer ulegają przesunięciom. Algorytmy nadal “znajdują” funkcje, ale matematyka pikseli na milimetry zmienia się.
Dlatego właśnie współczesne badania kalibracyjne nieustannie kładą nacisk na Kalibracja ręka-oko i dokładność transformacji między czujnikiem a robotem. W artykule 2024 Sensors zademonstrowano kalibrację ręka-oko bez markerów. submilimetrowy oszacowanie transformacji i zmniejszenie liczby wymaganych póz - przydatne, nawet jeśli maszyna SMT ukrywa matematykę za menu dostawcy, ponieważ fizyka jest taka sama. (Dokument MDPI Sensors 2024 dotyczący kalibracji ręka-oko) (MDPI)
2) Problemy z narzędziami i dyszami
Zużycie dysz, niewielkie zagięcia, niewłaściwa klasa dysz lub niechlujna procedura wymiany dysz mogą spowodować przesunięcie środka podbieracza i obrotów.
Maszyna może nadal “umieszczać”, ale umieszcza pewnie się mylę.
Jeśli tworzysz program kalibracji, który przetrwa prawdziwą produkcję (high-mix, fine pitch, pętle przeróbek), powiąż swoje działania naprawcze z Konserwacja i przepływ części zamiennych i dyscyplina giełdowa poprzez Części zamienne i akcesoria. Części mają znaczenie. Ale rutyna ma większe znaczenie.
3) Współrzędne podajnika i płyty
Indeksowanie podajnika, założenia dotyczące skoku taśmy, zużycie kieszeni, zmiany szerokości szyny, wypaczone płyty, złe podparcie płyty i niechlujna strategia fiducial - wszystko to tworzy “idealne” miejsca w niewłaściwym układzie współrzędnych.
Kiedy tak się dzieje, inżynierowie często dostosowują kompensacje dla poszczególnych zadań. To śliski temat. Gromadzisz wiedzę plemienną i tracisz powtarzalność.
Stos kalibracyjny, któremu ufam (i ten, któremu nie ufam)
Nie zaczynam od “globalnych offsetów”. W ten sposób ukrywa się pierwotną przyczynę.
Oto kolejność, która faktycznie zmniejsza ryzyko.
Krok 1: Potwierdź linię bazową za pomocą szybkiego audytu rozmieszczenia.
- Wybierz jedna stabilna płytka drukowana (znane dobre gerbery, znane dobre fiducials).
- Umieść powtarzalny zestaw: 0402 + QFN + złącze o drobnym skoku.
- Pomiar za pomocą AOI (i jeśli to możliwe, weryfikacja pod mikroskopem dla części o drobnym skoku).
- Log: Średnia przesunięcia X/Y, średnia theta i rozrzut (σ). Nie dyskutuj bez liczb.
Jeśli potrzebujesz pomocy w budowaniu dyscypliny pomiarowej w różnych rodzinach produktów, Twoja Szkolenia i wsparcie posprzedażowe powinno to obejmować - ponieważ operatorzy nie mogą podążać za tym, czego nigdy nie zdefiniowałeś.
Krok 2: Kalibracja wyrównania Fiducial (prawda po stronie płyty)
- Sprawdzić, czy punkty odniesienia są czyste, mają prawidłowy rozmiar i nie są przylutowane do szarej plamy.
- Potwierdź parametry biblioteki referencyjnej urządzenia (zakresy średnic, progi kontrastu).
- Ponownie sprawdź mocowanie płyty i kołki podpierające; wypaczenia będą powodować “problemy z wyrównaniem”.”
Jeśli punkty odniesienia wyglądają “dobrze”, ale wyrównanie nadal się zmienia, należy założyć, że kłamie kamera/oświetlenie, a nie płytka drukowana.
Krok 3: Kalibracja systemu wizyjnego (prawda po stronie kamery)
- Ponownie uruchom procedury kalibracji kamery zgodnie z procedurą dostawcy (szczególnie po serwisie obiektywu lub wymianie oświetlenia).
- Sprawdź równomierność oświetlenia w całym polu widzenia; zniekształcenia krawędzi pola to cichy zabójca.
- Sprawdź dokładność obrotu przy użyciu części symetrycznej i części z wyraźnym kluczem (np. QFN ze znacznikiem pin-1).
To właśnie w tym miejscu zaczyna się pojawiać komunikat “przeszedł AOI, ale zawiódł w teście funkcjonalnym”. AOI może maskować błędy rotacji, jeśli okna akceptacji są zbyt wyrozumiałe.
Krok 4: Kalibracja przesunięcia dyszy (prawda po stronie narzędzia)
- Grupuj dysze według rodziny/klasy; nie mieszaj części “wystarczająco zbliżonych”.
- Skalibruj środek pobierania i środek umieszczania oddzielnie, jeśli urządzenie to obsługuje.
- Po każdym zderzeniu głowic należy założyć, że przesunięcia są zanieczyszczone, dopóki nie zostanie udowodnione inaczej.
I proszę: przestań “naprawiać” problemy z dyszami za pomocą przesunięć w nauczaniu poszczególnych części, chyba że chcesz wiecznie niańczyć tę linię.

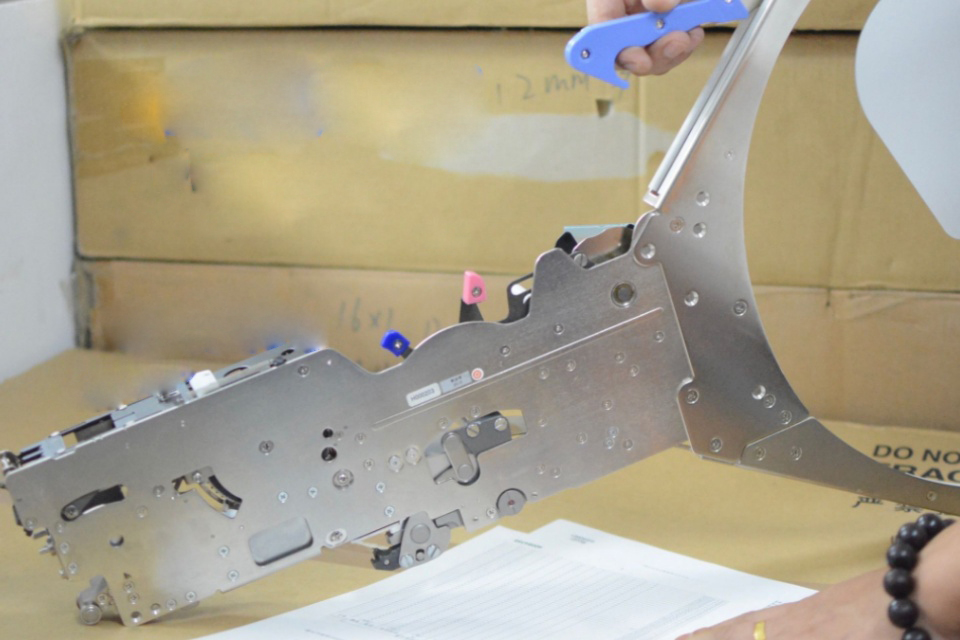

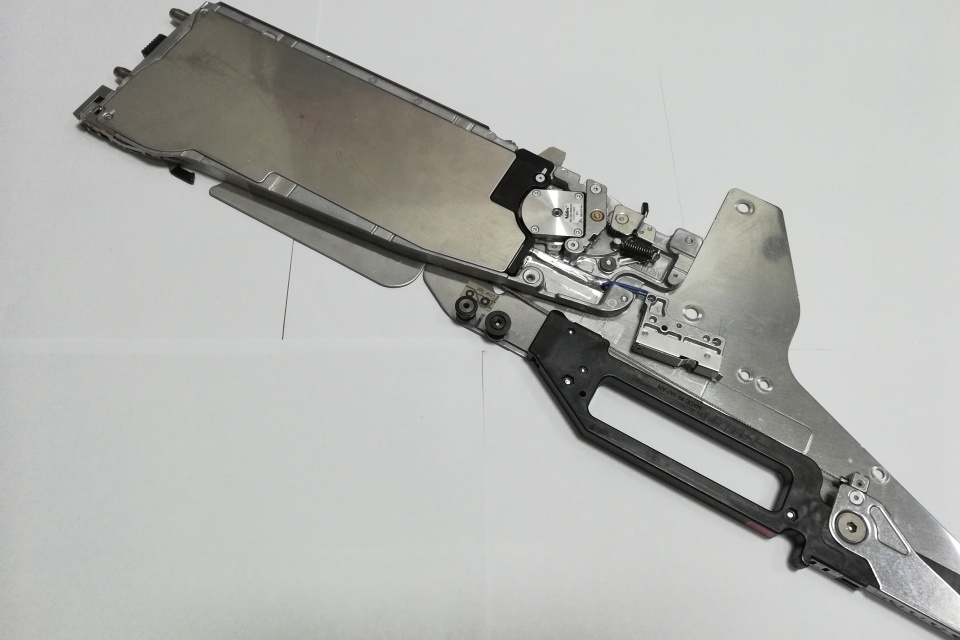

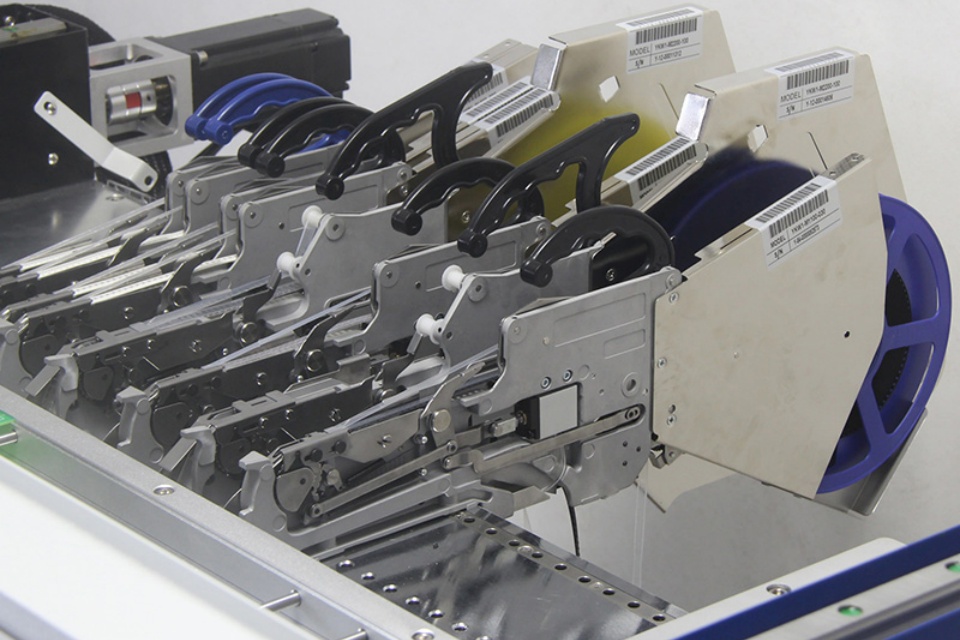

Krok 5: Kalibracja i konfiguracja podajnika (prawda po stronie zasilania)
- Weryfikacja założeń dotyczących podziałki podajnika w porównaniu z rzeczywistą taśmą (szczególnie w przypadku nietypowych opakowań).
- Sprawdź mocowanie i powtarzalność banku podajnika; niewielki luz mechaniczny staje się dużym błędem umieszczenia przy dużej prędkości.
- Przeprowadź kontrolowany test odbioru: ten sam komponent, ten sam podajnik, wiele cykli, rejestr chybień i wariancja centroidu odbioru.
Jeśli korzystasz z linii mieszanych, zakotwicz te reguły w swoim pliku Podejście mieszane SMT Lines aby zasady nie zmieniały się za każdym razem, gdy zmienia się asortyment produktów.
Tabela szybkiego rozwiązywania problemów (co zwykle oznacza dany objaw)
| Obserwowany objaw | Najbardziej prawdopodobny winowajca | Ruch kalibracyjny, który faktycznie pomaga | Szybka weryfikacja |
|---|---|---|---|
| Globalne przesunięcie X/Y w wielu częściach | Współrzędne płyty / wyrównanie punktów odniesienia | Ponowna kalibracja wyrównania odniesienia, ponowne sprawdzenie zacisku/podparcia | Umieść 10 powtarzających się części, porównaj średnie przesunięcie |
| Błędy obrotu (theta) na częściach z kluczem | Model rotacji wizji / oświetlenie / biblioteka części | Kalibracja wizji + progi biblioteki | Umieść złącze QFN +; sprawdź orientację pin-1 |
| Tylko jedna dysza/głowica dryfuje | Przesunięcie dyszy / zużycie / zdarzenie głowicy | Kalibracja przesunięcia dyszy + kontrola stanu dyszy | Zamień dyszę; jeśli błąd podąża za dyszą, oznacza to, że ją znalazłeś. |
| Wzrost liczby awarii odbioru na jednym podajniku | Skok podajnika/indeksowanie/naprężenie | Weryfikacja konfiguracji podajnika | Uruchom 100 pobrań; rejestruj współczynnik nieudanych pobrań |
| Części o drobnym skoku są zmostkowane/zwarte, podczas gdy części pasywne wyglądają ok. | Obrót + Z + rozłożenie | Weryfikacja mapowania wysokości kamera + theta + Z | AOI + mikroskop tylko dla drobnych podziałek |
Częstotliwość kalibracji: przestań prosić o pojedynczą liczbę
Ludzie chcą schludnego harmonogramu. Rzeczywistość ma to gdzieś.
Dobry harmonogram to oparty na zdarzeniach plus minimalna kadencja:
- Po kolizjach, uderzeniach głową lub nieprawidłowych zatrzymaniach: ponowna kalibracja stosu (dysza/głowica + sprawdzenie poprawności kamery).
- Po każdym serwisie kamery/oświetlenia: kalibracja wizji.
- Po regulacji szyny/mechanicznej: fiducial i mapowanie płyty.
- Cotygodniowo lub przy każdej zmianie mieszanki: szybki audyt rozmieszczenia na kontrolnej płytce drukowanej (10-15 minut, zarejestrowany).
- Miesięcznie/kwartalnie: Głębsza kalibracja w zależności od wymagań stabilności i tolerancji.
Jeśli sprzedajesz elektronikę podlegającą regulacjom (medyczną, lotniczą, bezpieczeństwa samochodowego), traktuj dzienniki kalibracji jak ubezpieczenie klienta, a nie papierkową robotę.
Organy regulacyjne dbają o dyscyplinę kalibracji. Reuters doniósł o wynikach inspekcji FDA w zakładzie Eli Lilly, które obejmowały błędy kalibracji Wśród wymienionych braków - inna branża, ta sama lekcja: awarie kalibracji stają się formalnymi ustaleniami podczas kontroli systemów jakości. (Reuters, 19 stycznia 2024 r.) (Reuters)
Najczęściej zadawane pytania (w stylu AEO)
Jak często należy kalibrować maszynę typu pick and place?
Kalibracja maszyny Pick and Place to udokumentowany zestaw kontroli i regulacji, które utrzymują układ współrzędnych maszyny w zgodności z rzeczywistością fizyczną - geometrią kamery, centrami pobierania/umieszczania dysz i mapowaniem referencyjnym płyty - dzięki czemu błąd umieszczenia pozostaje w zakresie tolerancji w czasie, a nie tylko zaraz po serwisie. W praktyce należy stosować wyzwalacze zdarzeń (kolizje, serwis kamery, zmiany szyn) oraz minimalną częstotliwość (cotygodniowy audyt, comiesięczne dokładniejsze kontrole). Jeśli asortyment produktów obejmuje układy 0201, o rozstawie 0,4-0,5 mm lub gęste układy BGA, należy skrócić cykl.
Czym jest kalibracja systemu wizyjnego dla funkcji pick and place?
Kalibracja systemu wizyjnego dla funkcji pick and place to proces wyrównywania modelu pomiarowego kamery (piksele, zniekształcenia, reakcja na oświetlenie i transformacja do współrzędnych maszyny), dzięki czemu system może prawidłowo lokalizować punkty odniesienia i komponenty oraz konwertować to, co “widzi”, na dokładne polecenia umieszczania X/Y/θ w rzeczywistych warunkach oświetlenia i ruchu. Jeśli AOI wykazuje stałe błędy obrotu lub dryf krawędzi płytki, należy najpierw potraktować kalibrację wizji jako podejrzaną.
Co to jest kalibracja przesunięcia dyszy?
Kalibracja przesunięcia dyszy to procedura, która mierzy i kompensuje różnicę między nominalnym środkiem dyszy a rzeczywistym środkiem odbioru/pozycjonowania, w tym małe przesunięcia spowodowane zużyciem, zmiennością typu dyszy, mechaniką głowicy i powtarzalnością wymiany narzędzia, dzięki czemu maszyna umieszcza części w zamierzonym środku ciężkości i obrotu. Należy to robić po kolizjach, po zmianie rodziny dysz i za każdym razem, gdy jedna głowica zaczyna się “źle zachowywać”, podczas gdy inne pozostają stabilne.
Co to jest kalibracja wyrównania fiducial?
Kalibracja wyrównania Fiducial to metoda, która wykorzystuje znane znaczniki referencyjne PCB do obliczenia rzeczywistej pozycji i obrotu płytki na przenośniku/szynach, korygując niewielkie przesunięcia, przekrzywienie i zmiany zacisku, tak aby współrzędne programu do układania odpowiadały rzeczywistej płytce PCB znajdującej się w tym momencie w maszynie. Brudne punkty odniesienia, słaby kontrast lub wypaczone płytki mogą sprawić, że będzie to wyglądać jak “problem z maszyną”, podczas gdy w rzeczywistości jest to problem z odniesieniem.
Dlaczego dokładność pozycjonowania dryfuje, nawet jeśli urządzenie “wczoraj było w porządku”?
Dryf dokładności rozmieszczania to stopniowa zmiana rzeczywistych wyników rozmieszczania spowodowana niewielkimi zmianami mechanicznymi, optycznymi i środowiskowymi - zużyciem dysz, luzem podajnika, ruchem mocowania kamery, wzrostem temperatury, starzeniem się oświetlenia i sporadycznymi mikrokolizjami - które kumulują się, aż zapisana kalibracja nie będzie już odpowiadać fizycznemu stanowi maszyny. Właśnie dlatego zarejestrowany audyt tablicy kontrolnej przewyższa wyczucie. Pozwala on wcześnie wychwycić dryf, gdy poprawki są tanie.
Wnioski
Jeśli chcesz, aby kalibracja wytrzymała audyty, nocne zmiany i chaos związany z dużą liczbą pracowników, wbuduj ją w swój system wsparcia - a nie w pamięć jednego inżyniera. Zacznij od Obietnica świadczenia usług, zaostrzyć procedury z Szkolenia i wsparcie posprzedażowe, a gdy potrzebujesz drugiego zestawu oczu na dryfującej linii, sięgnij przez Strona kontaktowa.
