Peça errada colocada.
E sim, estou a ser dramático de propósito, porque este defeito não é como um pequeno vazio de solda que se pode discutir ao microscópio; é o tipo de defeito que faz com que um produto passe de “passa no teste” para “porque é que os clientes estão a devolver este lote”, e pode acontecer mesmo numa “boa” linha com máquinas caras e uma AOI decente.
Então, o que é “MSD” aqui? Escreveu-o como Defeitos mais graves, e eu percebo a intenção: topo de gama, parar a linha, não enviar isto problemas. Mas aqui está a dura verdade: na eletrónica, MSD já significa Dispositivo Sensível à Humidade, e essa colisão de acrónimos causa uma verdadeira confusão em reuniões e auditorias. Já vi equipas perderem uma hora a discutir sobre a vida útil de um pavimento quando a questão real era um peça errada na placa de circuito impresso.
Quer uma definição limpa? Defeitos mais graves em SMT são defeitos que podem criar um modo de falha de segurança, de conformidade ou de custo elevado, mesmo que tudo o resto pareça estar bem - valor de componente errado, variante de pegada errada, dispositivo de polaridade trocada, compensações de programação incorrectas que empurram a peça para os pads errados. Porque é que isso é importante? Porque os reguladores não querem saber se o seu gráfico de rendimento é bonito.
Em março de 2024, a Reuters noticiou que a FDA classificou a recolha da bomba de sangue Impella da Abiomed como o tipo mais grave, citando 66.390 dispositivos recordados e relatórios de 129 feridos graves e 49 mortos ligado ao problema. Isto não é SMT, mas é a mesma lição: quando os modos de falha tocam na segurança, o tom muda instantaneamente. Não se pode “explicar o problema”.” Cobertura da Reuters sobre a classificação da FDA para 2024. (Reuters)
Onde começa realmente a colocação incorrecta de peças (dica: não é no bocal)

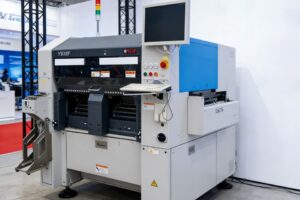

As pessoas adoram culpar a cabeça do pick-and-place. É um alvo fácil. Mas a colocação errada de peças começa normalmente mais cedo, em sítios aborrecidos que ninguém quer ter:
- Ambiguidade da lista técnica: dois MPNs que parecem “equivalentes”, mas um é 1 µF X5R e o outro é 1 µF X7R, e a sua margem de ruído do trilho de alimentação desaparece silenciosamente.
- Deriva AVL: a compra troca para uma peça com “as mesmas especificações”, a engenharia nunca actualiza a imagem da biblioteca, a AOI compara com a peça dourada errada.
- Erros de montagem: a etiqueta da bobina diz 10kΩ, a bolsa contém 1kΩ, e a única coisa que o separa de uma falha no terreno é o facto de digitalizar e validar.
- Incompatibilidades entre programas e bibliotecas: O centroide do CAD é para a pegada 0603, mas está a utilizar a variante 0402 porque “serve”.”
Isto é duro? Claro. É verdade? Também tenho a certeza.
Se estiver a construir linhas para construções mistas, o risco aumenta. A mistura elevada não perdoa controlos preguiçosos. Se é esse o seu mundo, o seu processo tem de ser concebido como uma armadilha - cada passo apanha o erro antes de este se tornar um facto soldado. É por isso que estou sempre a indicar às pessoas configurações estruturadas como linhas SMT para protótipos e pequenos lotes e percursos de expansão disciplinados como linhas de produção em massa de alta velocidade em vez de “vamos resolver isso no chão”.”
O segredo sujo: a AOI só encontra o que se ensina a encontrar
A deteção de AOI para peças erradas parece reconfortante. Não é mágica. Se o seu modelo AOI não consegue distinguir um 0402 de 100 nF de um 0402 de 1 µF na mesma cor de corpo, a sua “inspeção” torna-se um teatro.
Eis como a colocação incorrecta de componentes passa ao lado da AOI na vida real:
- Mesma embalagem, mesma cor, valor diferente (as resistências e os MLCCs adoram este truque).
- Colocação de variantes (canal esquerdo vs canal direito trocados, designadores de referência espelhados).
- Confusão de polaridade (díodos e tântalos em placas com serigrafia suja).
- Sombra e brilho (maus perfis de iluminação = falsa confiança).
Mas. A AOI continua a ser importante.
Apenas necessita de rastreabilidade de apoio, verificações eléctricas e encravamentos ao nível da linha. As publicações de recolha da própria FDA mostram como “apenas um problema de placa” se transforma rapidamente numa situação de Classe I. Em outubro de 2023, os ventiladores Philips V60/V60 Plus foram recolhidos devido a conjuntos de placas de circuito impresso de gestão de energia que não cumprem as normas dos ventiladores, e a FDA identificou-o como Classe I (mais grave). Aviso de recolha da FDA. (Administração de Alimentos e Medicamentos dos EUA)
Se está a pensar: “Isso é médico, nós não somos médicos.” Está bem. Mas os seus clientes continuam a odiar RMAs. E o seu contrato ainda tem penalizações.
Controlos que reduzem efetivamente a colocação incorrecta de peças (não vibrações, controlos)
Não se evita a colocação incorrecta de peças com cartazes. Evita-se com fechaduras, digitalizações e provas forçadas.
Eis o conjunto em que confio, pela ordem em que as equipas costumam resistir:
- Verificação da configuração do alimentador (com digitalização forçada) Digitalizar o código/etiqueta 2D da bobina → correspondência com o item de linha da lista técnica → correspondência com a ranhura do alimentador → correspondência com a lista de seleção do programa. Se o seu MES não o conseguir fazer, pode ainda fazer uma versão “pobre” com código de barras + lista de controlo + prova fotográfica. Feio, mas eficaz.
- Controlo de programas (sem “edições rápidas” na linha) Os erros de programação do Pick-and-place explodem quando os operadores podem “empurrar” as colocações a meio da execução sem um registo de alterações controlado. Bloquear o programa. Exigir assinatura. Guardar a diferença.
- Quadro dourado + disciplina do primeiro artigo A primeira placa a sair da linha não é uma formalidade. É uma armadilha deliberada para a peça errada no PCB antes de construir mais 500.
- Regras de AOI ajustadas ao risco de peças erradas e não ao rendimento cosmético Gastar o orçamento da AOI em regras de “peça errada / polaridade errada / peça em falta”, e não em perseguir pequenos filetes de solda que não falham no teste.
- Verificação eléctrica onde a ótica não pode ajudar ICT, varrimento de limites ou passos de teste funcional que detectam valores errados (olá, 1k vs 10k). Se não for possível testá-lo eletricamente, é melhor ter uma rastreabilidade sólida como uma rocha.
E se quisermos que isto se mantenha, precisamos de uma formação que não trate os operadores como se estivessem a apertar botões. É por isso que gosto de formação formal formação e assistência pós-venda e manuais de processos que pode reutilizar em todos os produtos, e não conhecimento tribal.
Um rápido quadro da realidade (o que apanha o quê)
| Controlo | Apanha melhor | Falha frequentemente | Custo / Esforço | Quem deve ser o proprietário |
|---|---|---|---|---|
| Verificação da configuração do alimentador (digitalização + correspondência da lista técnica) | Bobina errada, MPN errado, ranhura errada | Rotulagem incorrecta do fornecedor se nunca se efetuar um controlo de entrada | Configuração média, retorno elevado | Processo + materiais |
| Bloqueio do programa Pick-and-place + controlo de alterações | “Desvio de ”solução rápida", compensações não autorizadas | Erros da biblioteca integrados no ficheiro “aprovado | Baixa a média | Engenharia |
| Deteção de AOI para peças erradas (baseada em regras + modelo) | Falta, polaridade, corpo errado óbvio | Trocas de valores do mesmo corpo, partes ocluídas | Médio a elevado | Engenheiro de qualidade + AOI |
| Quadro de ouro + aprovação do primeiro artigo | Deteção precoce em toda a pilha | Se as pessoas o apressarem, torna-se inútil | Baixa | Chefe de fila |
| Valores-alvo dos ensaios TIC / funcionais | Valor errado da resistência/capacitor, curto-circuitos/aberturas | Problemas cosméticos de colocação que não alteram as redes | Médio | Engenharia de ensaios |
| Rastreabilidade total (bobina → série da placa) | Velocidade da causa raiz, contenção | Não previne nada por si só | Elevado (ferramentas + disciplina) | Liderança de operações |
A parte “Mais grave”: a conformidade não se importa com as suas desculpas
A colocação incorrecta de um componente pode violar as regras de espaçamento de segurança, mesmo quando a solda parece perfeita. Isso não é teoria.
Em abril de 2024, a Autoridade de Dispositivos Médicos da Malásia publicou um aviso de recolha para os Módulos Corticais IOMAX, indicando um o isolador entre as placas de circuito pode ter sido instalado incorretamente, afectando o necessário rastejamento/fenda de ar para se encontrar IEC 60601-1 expectativas. Trata-se de um modo de falha do tipo “parece bem até não parecer”. Aviso de recolha da MDA (PDF). (Autoridade para os Dispositivos Médicos (MDA))
A mesma história em SMT. A colocação incorrecta de peças nem sempre é visível. É frequentemente lógico.
Por isso, se quiser evitar falhas da classe MSD, precisa de uma conceção de linha que assuma que os humanos terão dias maus e que os fornecedores enviarão surpresas. Se estiver a construir ou a reconstruir uma linha, comece por pensar em sistemas e não em listas de compras. Um bom sítio para mapear opções é soluções de linha SMT chave na mão e uma leitura sóbria de recursos para processos e qualidade antes de gastar dinheiro.
FAQs
O que é a colocação incorrecta de peças em SMT?
A colocação incorrecta de peças é um defeito de produção em que uma máquina de recolha e colocação (ou a configuração do alimentador por trás dela) instala um componente incorreto - valor errado, embalagem errada, polaridade errada ou variante errada - no PCB, criando uma construção eletricamente incorrecta que pode ainda parecer “normal” para os operadores e, por vezes, até para a AOI.
A maioria das equipas subestima as trocas de valores (1kΩ vs 10kΩ) porque o corpo parece idêntico em 0402/0603. Trate-as como de alto risco e force a verificação eléctrica ou uma rastreabilidade rigorosa.
Como é que os erros de programação pick-and-place causam a colocação incorrecta de componentes?
Os erros de programação do Pick-and-place são desfasamentos entre o programa de colocação, os dados do centróide CAD e a configuração do alimentador em tempo real, que podem levar a máquina a escolher a bobina errada ou a colocar a bobina correta nas coordenadas erradas, conduzindo a uma peça errada no PCB, mesmo quando a máquina é mecanicamente precisa e estável.
Bloqueie os programas, controle as edições e exija um “diff” gravado quando houver alterações. Se as edições forem feitas em modo de pânico, o mesmo defeito será repetido na próxima semana.
O que é a verificação da configuração do alimentador e por que razão evita a colocação incorrecta de peças?
A verificação da configuração do alimentador é um processo controlado que confirma que cada ranhura do alimentador contém a bobina correta e o componente correto para o trabalho ativo, verificando as etiquetas/códigos 2D em relação à lista técnica e ao programa de colocação, reduzindo a colocação incorrecta de peças ao bloquear erros humanos comuns durante a montagem de kits, o reabastecimento e a mudança de linha.
Se não fizerem um scan, estão a confiar na memória. A memória mente. Especialmente às 2 da manhã.
Qual a eficácia da deteção AOI para peças erradas?
A deteção AOI de peças erradas é um método de inspeção ótica que compara imagens de PCBs montadas com modelos esperados para assinalar peças em falta, problemas de polaridade e componentes óbvios de corpo errado, mas muitas vezes tem dificuldades com trocas de valores do mesmo pacote (como MLCCs e resistências), a menos que seja apoiado por bibliotecas fortes, controlo de iluminação e afinação de regras centradas no risco.
Utilizar a AOI para aquilo em que é boa, e depois apoiá-la com ICT/ensaio funcional para redes sensíveis ao valor.
Como é que evito a colocação incorrecta de peças em linhas SMT de elevada mistura?
Prevenir a colocação de peças erradas em linhas SMT de elevada mistura significa combinar a digitalização forçada na configuração, o controlo rigoroso da alteração do programa, verificações disciplinadas do primeiro artigo e a rastreabilidade que liga as IDs das bobinas aos números de série das placas, porque as mudanças rápidas multiplicam a possibilidade de trocar bobinas, carregar alimentadores errados ou executar a revisão errada.
A mistura alta recompensa a disciplina. Castiga a improvisação. Se precisar de um modelo operacional mais rigoroso, inclua-o na conceção da linha, não em actos heróicos.
