Nếu bạn từng phải trông coi một dây chuyền sản xuất SMT vào lúc 2 giờ sáng, bạn đã biết điều này: thông số đặt hàng “nhanh nhất” trên brochure sẽ không giúp bạn khi máy gặp lỗi cấp liệu, lỗi nhận diện hình ảnh hoặc các vòi phun ngẫu nhiên rơi linh kiện như thể nó đang có một ngày tồi tệ.
Trong bài viết này, tôi sẽ xếp hạng các thương hiệu máy đặt và lấy theo thứ tự. độ tin cậy và Hiệu suất thực tế. Không phải tốc độ ảo. Thời gian hoạt động thực tế, tuổi thọ chuyển đổi thực tế và năng suất thực tế.
Tôi cũng sẽ giới thiệu cho bạn một mô hình đánh giá đơn giản, bảng xếp hạng và một số tình huống thực tế trên dây chuyền sản xuất (sản xuất đa dạng, sản xuất hàng loạt, NPI). Và đúng vậy, chúng ta cũng sẽ thảo luận về việc lập hồ sơ quá trình hàn chảy, vì một nửa vấn đề “đặt linh kiện” thực chất là do quá trình hàn chảy không đều.
Độ tin cậy và hiệu suất của máy đặt linh kiện
Hãy làm rõ một điều: độ tin cậy Không phải là “nó không hỏng trong tháng này.” Độ tin cậy là Máy móc hoạt động một cách dễ dự đoán như thế nào Khi đường dây đang chịu áp lực.
Đây là điều thường phân biệt giữa một đường ổn định và một đường gây đau đầu:
- Sự ổn định của hệ sinh thái nguồn cấpTỷ lệ kẹt giấy của bộ cấp giấy, độ dung sai của mối nối, và cách bộ cấp giấy hoạt động sau 20 lần thay đổi.
- Độ lặp lại của quá trình hiệu chuẩn và hiệu chỉnh: Liệu nó có duy trì độ chính xác sau khi bảo trì, thay đổi vòi phun và khi được vận hành bởi các nhân viên khác nhau?
- Tình trạng sẵn có của các bộ phậnBạn có thể nhận được các bộ phận thay thế nhanh chóng hay phải chờ đợi và chứng kiến dây chuyền sản xuất của mình ngừng hoạt động?
- Tính thân thiện với người dùng của phần mềm: Tần suất bạn gặp sự cố với giao diện người dùng (UI) trong quá trình NPI, và tốc độ phục hồi của bạn khi chương trình gặp sự cố nhỏ.
- Dễ bảo trìLịch trình bảo trì, quyền truy cập vào các cảm biến, mức độ đau khi thay dây đai và tần suất bạn cần “người chuyên nghiệp” để sửa chữa.
Hiệu suất không chỉ là tốc độ. Hiệu suất là Tốc độ mà bạn có thể duy trì được. Không có lỗi đột biến hoặc dừng lại để trông trẻ:
- Đặt linh kiện ổn định ở tốc độ cao trong điều kiện hỗn hợp linh kiện thông thường (0402/0201, QFN, connector)
- Chuyển đổi nhanh chóng và sạch sẽ (đặc biệt cho EMS/sản xuất đa dạng)
- Tỷ lệ thu hồi tốt với cuộn phim thực tế (không phải cuộn phim hoàn hảo)
- Xử lý bao bì cứng (các bộ phận có hình dạng đặc biệt, khay, các bộ phận cao, khoảng cách nhỏ)
Mô hình đánh giá độ tin cậy và hiệu suất
Để duy trì tính công bằng của bảng xếp hạng, tôi ưa chuộng một mô hình đơn giản:
- Điểm độ tin cậy (0–10) = Độ ổn định thời gian hoạt động + Độ tin cậy của bộ cấp liệu + Khả năng bảo trì + Truy cập phụ tùng thay thế
- Điểm đánh giá hiệu suất (0–10) = Năng suất bền vững + Tốc độ chuyển đổi + Phạm vi khả năng + Hiệu quả phần mềm
- Tổng điểm (0–100) = tổng trọng số
Dưới đây là cách đánh giá thực tế mà tôi thường sử dụng khi mọi người hỏi: “Nên mua thương hiệu nào?”
Không hoàn hảo, nhưng nó vẫn hợp lý.
| Thể loại | Điều bạn thực sự đang đo lường | Cân nặng |
|---|---|---|
| Độ tin cậy | Thời gian hoạt động, độ ổn định của bộ cấp liệu, vị trí đặt chính xác, khôi phục dễ dàng | 55% |
| Hiệu suất | Tốc độ bền vững, thời gian chuyển đổi, phạm vi khả năng | 45% |
Lưu ý nhanh: Nếu bạn đang sản xuất các sản phẩm ô tô/y tế, yếu tố độ tin cậy thường được ưu tiên hàng đầu. Nếu bạn đang sản xuất các sản phẩm tiêu dùng với khối lượng cao, yếu tố hiệu suất có thể được ưu tiên hơn một chút. Nhưng phần lớn các nhà máy đều nằm ở giữa hai yếu tố này.
Các thương hiệu máy đặt linh kiện được xếp hạng theo độ tin cậy và hiệu suất
Xếp hạng này dựa trên cách các thương hiệu này thường hoạt động trong các tình huống SMT phổ biến: sản xuất EMS đa dạng, sản xuất hàng loạt ổn định và triển khai sản phẩm mới (NPI) thường xuyên. Nếu bạn hoạt động trong một phân khúc rất đặc thù (như sản xuất thiết bị đeo nhỏ gọn suốt ngày hoặc kết nối có hình dạng đặc biệt suốt ngày), thứ tự có thể thay đổi.
| Xếp hạng | Thương hiệu (vị trí thị trường điển hình) | Độ tin cậy (0–10) | Hiệu suất (0–10) | Kịch bản tối ưu |
|---|---|---|---|---|
| 1 | ASM (loại SIPLACE) | 9.5 | 9.0 | Dòng sản phẩm cao cấp, kiểm soát quy trình nghiêm ngặt, ổn định lâu dài. |
| 2 | Panasonic | 9.0 | 8.8 | Dòng cân bằng: thông lượng cao + độ nhất quán cao trong việc đặt vị trí |
| 3 | Fuji | 8.8 | 9.2 | Khả năng tốc độ cao và linh hoạt, mạnh mẽ trong nhiều cấu hình EMS. |
| 4 | Yamaha | 8.6 | 9.0 | Hệ sinh thái tốc độ và bộ nạp, phù hợp cho sản lượng lớn với việc thay đổi thường xuyên. |
| 5 | Hanwha (di sản của Samsung) | 8.0 | 8.5 | Giá trị cao, tốc độ ổn định, lựa chọn tốt cho các dòng sản phẩm đang phát triển. |
| 6 | JUKI | 8.2 | 7.8 | Đáng tin cậy trong hoạt động hàng ngày, phù hợp cho sản xuất hỗn hợp và vận hành ổn định. |
| 7 | Các thương hiệu khác/thương hiệu khu vực (thay đổi tùy theo khu vực) | 6,5–7,8 | 6,8–8,0 | Các dự án được thực hiện dựa trên ngân sách hoặc các ứng dụng chuyên biệt (cần được đánh giá kỹ lưỡng) |
Bạn sẽ nhận thấy tôi không giả vờ rằng có một thương hiệu “tốt nhất” cho tất cả mọi người. Không có thương hiệu nào như vậy. Câu trả lời đúng phụ thuộc vào vấn đề cụ thể của bạn: dòng xuống, Sự hỗn loạn trong quá trình chuyển giao, Sự thay đổi năng suất, hoặc Hỗ trợ phản hồi.
Các dấu hiệu đáng tin cậy bạn có thể kiểm tra trước khi mua
Nhiều người mua hàng tham gia demo, xem cách lắp đặt các bộ phận và ký hợp đồng. Sau đó, hai tháng sau, họ mới nhận ra rằng demo không cho thấy những vấn đề không mong muốn.
Dưới đây là các tín hiệu độ tin cậy mà bạn có thể kiểm tra:
Hành vi của ngân hàng trung gian trong quá trình chuyển đổi thực tế
Yêu cầu một phiên thử nghiệm trong đó nhà điều hành thực hiện:
- 2–3 lần chuyển đổi nhanh liên tiếp
- Cuộn phim hỗn hợp có mối nối (không phải “chỉ cuộn phim mới”)
- Một vài cuộn phim mờ ảo (vì cuộc sống thực tế cũng mờ ảo)
Nếu lỗi của bộ cấp liệu bùng phát, đó chính là tương lai của bạn.
Tốc độ phục hồi sau khi dừng lại
Sự cố sẽ xảy ra. Câu hỏi là: Bạn có thể phục hồi nhanh đến mức nào?
Lưu ý:
- Thời gian cần thiết để tìm nhà mới + tiếp tục
- Phần mềm có hướng dẫn người vận hành một cách hiệu quả hay không?
- Thật dễ dàng để xác định và loại bỏ một bộ phận cấp liệu hoặc vòi phun hỏng.
Độ lặp lại của vị trí sau bảo trì
Một số máy móc hoạt động rất tốt… cho đến lần bảo trì định kỳ đầu tiên. Sau đó, độ chính xác bắt đầu giảm sút và dây chuyền sản xuất bắt đầu gặp sự cố.
Nếu có thể, hãy yêu cầu một đường tham chiếu đã hoạt động trong 1–2 năm và kiểm tra tính ổn định.
Hiệu suất quan trọng trong sản xuất thực tế
Trong SMT thực tế, hiệu suất là sự kết hợp giữa tốc độ và “đừng bắt tôi phải chăm sóc nó”.”
Dưới đây là 3 yếu tố quan trọng hơn con số trong brochure:
Dòng chảy bền vững, không phải tốc độ đỉnh
Các con số về tốc độ tối đa thường giả định các mẫu bố trí lý tưởng và cuộn dây hoàn hảo. Dây của bạn sẽ không trông như vậy.
Năng suất bền vững phụ thuộc vào:
- Hỗn hợp linh kiện (linh kiện thụ động nhỏ + đầu nối + IC)
- Bố trí hệ thống cấp liệu
- Chiến lược vòi phun
- Dù việc tối ưu hóa chương trình của bạn diễn ra nhanh chóng hay gặp nhiều khó khăn.
Tốc độ chuyển đổi sản phẩm đa dạng cao (Thực tế EMS)
Nếu bạn là EMS, điểm nghẽn thường không phải là tốc độ đặt hàng. Đó là:
- Lắp ráp bộ kit
- Cài đặt bộ cấp liệu
- xác minh
- Kiểm tra sản phẩm lần đầu (FAI)
- Quản lý chương trình
Vì vậy, ngay cả máy móc nhanh nhất cũng có thể thua nếu việc chuyển đổi mất quá nhiều thời gian.
Độ rộng khả năng (thuế “các phần kỳ lạ”)
Mỗi nhà máy đều có những bộ phận kỳ lạ. Các đầu nối cao. Các tấm chắn có hình dạng lạ. Các khay không hoàn toàn phẳng.
Một hệ thống mạnh mẽ giúp duy trì tỷ lệ thu thập ổn định và không biến mọi vấn đề phức tạp thành quá trình gỡ lỗi kéo dài cả tuần.
Máy phân tích nhiệt độ tái chảy và tại sao vấn đề “vị trí đặt linh kiện” của bạn có thể liên quan đến quá trình tái chảy.
Tôi sẽ nói điều gì đó khiến một số đội tức giận:
Đôi khi quá trình đặt linh kiện là ổn. Vấn đề nằm ở quá trình hàn chảy.
Nếu bạn phát hiện các khuyết tật như:
- Tombstoning trên các đối tượng bị động nhỏ
- Hàn chấm
- Đầu gối trên gối trên BGA
- Sự lệch lạc trên QFN
- Sự thấm ướt không đều trên bề mặt tấm panel
…bạn có thể lãng phí hàng tuần để điều chỉnh vị trí, trong khi nguyên nhân gốc rễ thực sự là sự thay đổi của hồ sơ nhiệt hoặc các vùng lò không hoạt động đúng cách.

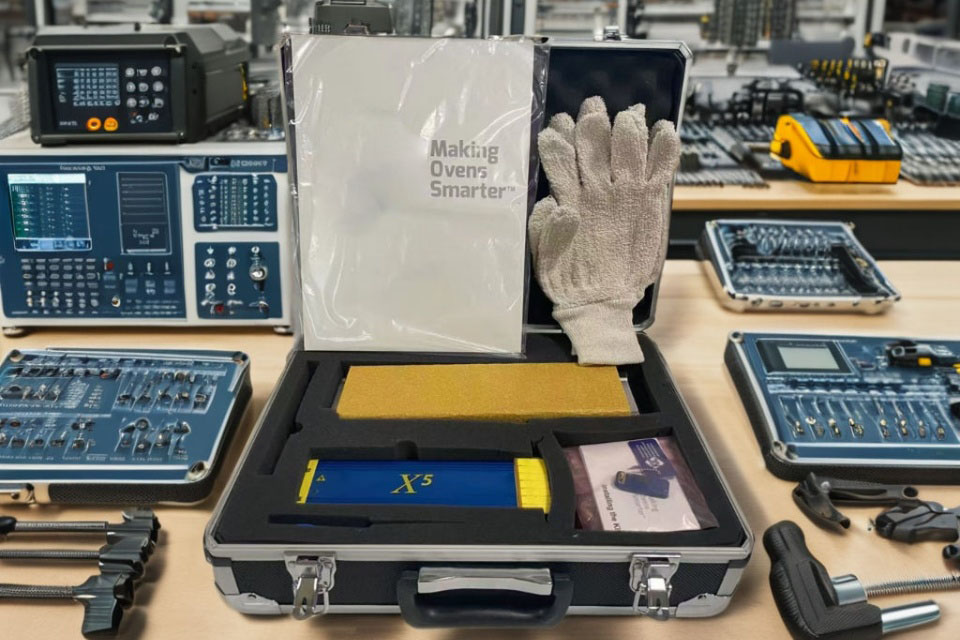

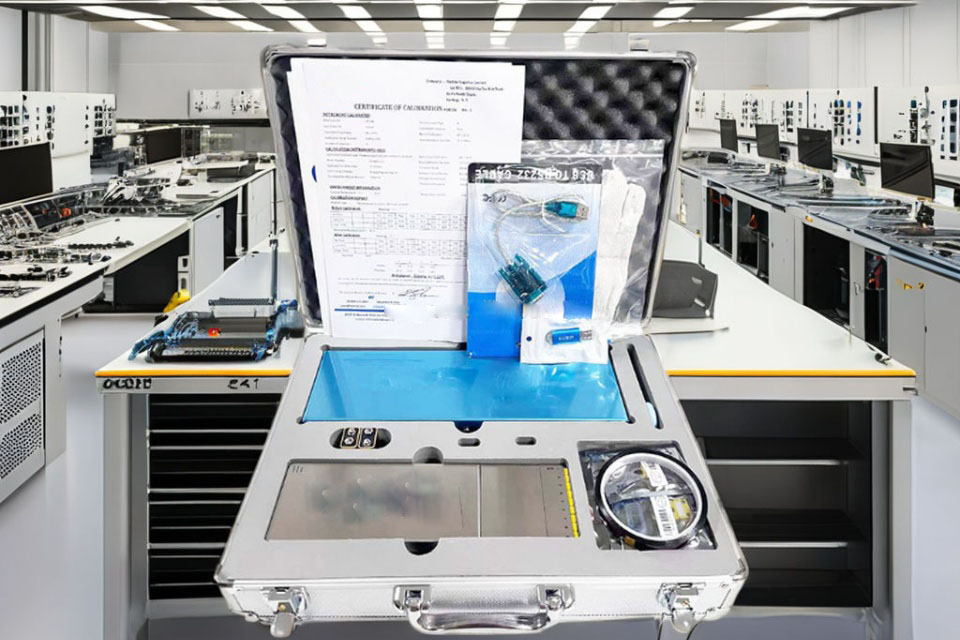

Đó là lý do tại sao một Máy phân tích nhiệt độ tái chảy Các yếu tố ảnh hưởng đến độ tin cậy và năng suất, mặc dù đây không phải là máy đặt linh kiện. Nó liên kết chất lượng đặt linh kiện của bạn với kết quả hàn thực tế.
Nếu bạn muốn tìm hiểu sâu hơn về các công cụ trong danh mục này, hãy bắt đầu từ đây: Máy phân tích nhiệt độ tái chảy Máy đặt và lấy linh kiện
Một cách thiết lập rất thực tế là chạy trình phân tích hiệu suất trong quá trình:
- Giới thiệu sản phẩm mới (NPI)
- Thay đổi nội dung
- Thay đổi nhà cung cấp PCB
- Bảo trì lò nướng
- Sự biến động độ ẩm theo mùa (đúng vậy, điều đó là có thật)

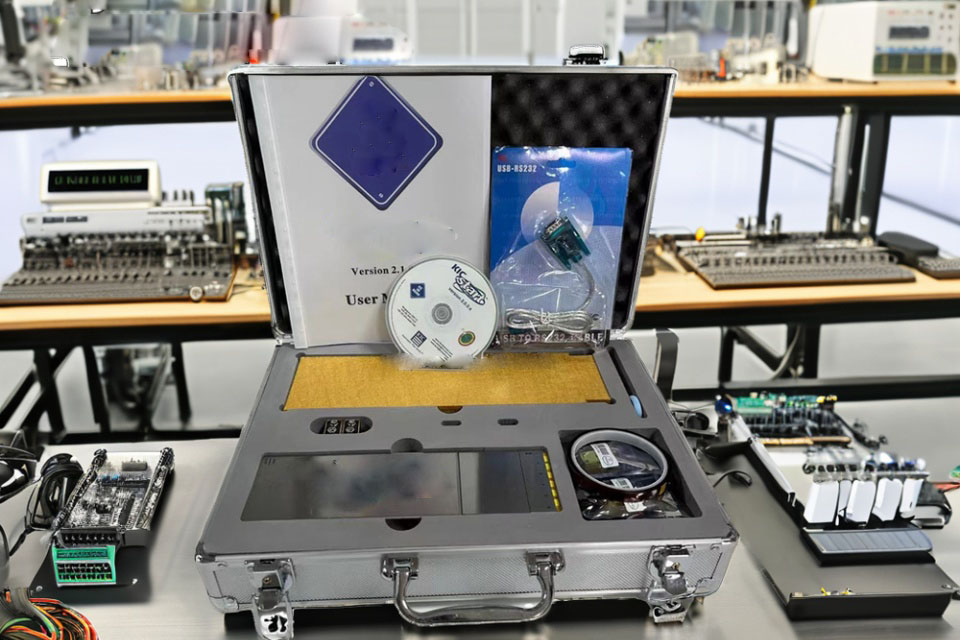

Để lấy một ví dụ cụ thể về công cụ, đây là một trường hợp thường gặp trong các nhà máy thực tế: KIC Explorer 12 kênh máy phân tích nhiệt Máy đặt và lấy linh kiện
Bảo trì, phụ tùng và hỗ trợ: những công việc nhàm chán nhưng quyết định thời gian hoạt động liên tục.
Hầu hết các “bảng xếp hạng độ tin cậy” đều bỏ qua yếu tố hỗ trợ. Đó là một sai lầm.
Một máy móc có thể rất tuyệt vời, nhưng nếu bạn không thể tiếp cận đào tạo, linh kiện thay thế hoặc hỗ trợ khắc phục sự cố nhanh chóng, thời gian hoạt động của máy sẽ dần suy giảm.
Dưới đây là hệ thống hỗ trợ giúp duy trì kết nối:
- Đào tạo nhân viên vận hành và kỹ sư (để bạn không phụ thuộc vào một “chuyên gia”)
- Kỷ luật bảo trì phòng ngừa (PM thực sự được thực hiện)
- Sẵn sàng phụ tùng thay thế (phụ tùng hao mòn, cảm biến, dây đai, vòi phun, bộ cấp liệu)
- Hỗ trợ từ xa phản hồi nhanh chóng, với chẩn đoán chính xác.
Nếu bạn đang xây dựng một hệ thống và muốn tránh những rắc rối sau này, hãy lập kế hoạch hỗ trợ từ sớm. Đây là nơi Đào tạo & Hỗ trợ sau bán hàng và Phụ tùng & phụ kiện Ngừng coi là “điều tiện lợi” và trở thành công cụ sinh tồn. Máy đặt và lấy.
Giải pháp dây chuyền SMT trọn gói và cách duy trì độ tin cậy cao ngay từ ngày đầu tiên
Máy đặt linh kiện không hoạt động độc lập. Nó được đặt trong một dây chuyền SMT hoàn chỉnh:
- Máy in keo hàn
- SPI/AOI
- Xử lý bảng mạch in (máy nạp, băng tải, máy dỡ)
- Lò nung chảy
- Vệ sinh, phủ lớp, tách bảng mạch (tùy thuộc vào sản phẩm của bạn)
- Kiểm soát tĩnh điện (đừng bỏ qua)
Khi mua sắm từng món một mà không cân bằng dây chuyền sản xuất, bạn thường tạo ra các điểm nghẽn và thời gian ngừng hoạt động ẩn. Dây chuyền trông có vẻ “hoàn chỉnh”, nhưng hoạt động như một vụ tắc đường.
Nếu bạn muốn quá trình triển khai diễn ra mượt mà hơn, mọi người thường chọn Giải pháp dây chuyền sản xuất SMT trọn gói Vì nó buộc phải lập kế hoạch xung quanh thời gian takt, tiêu chuẩn giao diện và tối ưu hóa quy trình. Máy đặt và lấy linh kiện.
Đây cũng là nơi Meraif Phù hợp tự nhiên. Meraif tập trung vào các giải pháp nhà máy SMT hoàn chỉnh và hỗ trợ các đơn hàng tùy chỉnh, bán buôn số lượng lớn và các mô hình cung ứng OEM/ODM. Nếu bạn là nhà phân phối hoặc mua hàng với số lượng lớn, bạn thường quan tâm hơn đến hệ thống giao hàng ổn định và hỗ trợ kỹ thuật, chứ không chỉ là một máy móc hiện đại.
Nếu bạn muốn có tài liệu tham khảo nhanh cho việc xem xét nội bộ, bạn có thể Tải xuống catalog và đọc lướt qua những câu chuyện triển khai thực tế trong Trường hợp khách hàng. Máy đặt và lấy linh kiện
Danh sách kiểm tra nhanh cho người mua về độ tin cậy và hiệu suất
Sử dụng điều này khi bạn so sánh các thương hiệu hoặc mẫu sản phẩm. Nó giúp bạn tránh “sự thiên vị do trải nghiệm demo”.”
| Mục trong danh sách kiểm tra | Tại sao điều đó quan trọng | Nên yêu cầu những gì |
|---|---|---|
| Độ ổn định của dây cấp nguồn dưới các mối nối | Lỗi ghép nối gây ra các điểm dừng ngẫu nhiên. | Chạy cuộn băng ghép trong quá trình demo |
| Thời gian chuyển đổi | EMS sống hay chết ở đây | Thời gian thực hiện việc thay thế toàn bộ bộ cấp liệu + xác minh |
| Quy trình phục hồi | Dừng lại là bình thường; tốc độ phục hồi không phải là bình thường. | Mô phỏng lỗi nguồn cấp và khôi phục |
| Nỗ lực tối ưu hóa chương trình | “Phần mềm dễ sử dụng” giúp tiết kiệm hàng tuần. | Hiển thị quy trình làm việc NPI từ đầu đến cuối |
| Độ lặp lại của vị trí | Drift tiêu diệt FPY một cách lặng lẽ. | Yêu cầu các tài liệu tham khảo về tính ổn định lâu dài. |
| Hỗ trợ + phụ tùng | Thời gian hoạt động phụ thuộc vào phản hồi. | Xác định danh sách phụ tùng + Thỏa thuận mức dịch vụ (SLA) (không nói chung chung) |
| Công cụ xử lý (phân tích cấu trúc) | Quá trình tái chảy có thể gây ra các “vấn đề về vị trí” | Xác minh kế hoạch phân loại + kế hoạch kiểm soát lò nướng |
Kết luận
Nếu bạn muốn lựa chọn an toàn nhất cho sự ổn định lâu dài, các thương hiệu hàng đầu thường chiếm ưu thế vì đã được kiểm nghiệm qua hàng nghìn dòng sản phẩm. Tuy nhiên, bạn vẫn cần phải lựa chọn thương hiệu phù hợp với thực tế của mình: sản xuất đa dạng (high-mix EMS), sản xuất hàng loạt, hoặc tình trạng hỗn loạn liên tục trong quá trình phát triển sản phẩm mới (NPI).
Và nếu bạn muốn độ tin cậy thực sự được thể hiện trên dây chuyền sản xuất, đừng chỉ đánh giá máy đặt linh kiện. Hãy đánh giá toàn bộ quy trình hỗ trợ: đào tạo, phụ tùng thay thế, công cụ quy trình và tốc độ khôi phục dây chuyền khi gặp sự cố.
Nếu bạn đang xây dựng một dây chuyền sản xuất mới hoặc nâng cấp dây chuyền cũ, Meraif có thể hỗ trợ bạn thiết kế hệ thống sao cho tránh được những sai lầm thường gặp—đặc biệt khi thực hiện các cấu hình tùy chỉnh, đơn hàng số lượng lớn hoặc mua hàng theo mô hình OEM/ODM.
