Znasz ten ból: zarząd przepustki test, uruchamia się, a następnie powraca z przerywaną awarią, która znika w momencie dotknięcia sondy. Ten “otwarty duch” jest często złącze lutowane na zimno. I nie, to nie tylko problem z lutowaniem ręcznym. Pojawia się w linie rozpływowe Zwłaszcza gdy profile dryfują, objętość pasty zmienia się lub części poruszają się podczas krzepnięcia.
Moje zdanie jest proste: Złącza zimnego lutu nie są przypadkowe. Jeśli zastosujesz odpowiednie metody wykrywania i przeprowadzisz analizę przyczyn źródłowych jak inżynier procesu (a nie jak strażak), możesz zabić większość z nich na dobre.
Definicja zimnego lutu i wskazówki wizualne
Złącze zimnego lutu zazwyczaj tworzy się, gdy ciepło jest niewystarczające lub część złącza nigdy nie osiąga temperatury lutowania. Jedną z typowych wskazówek jest gwałtowna linia demarkacyjna zamiast gładkiego filetu. I tu jest pułapka: może to wyglądać błyszczący lub matowy, więc samo “nudny = zły” nie jest wiarygodne.
W rzeczywistej produkcji zimne złącza są zwykle wyświetlane jako:
- przerywane otwarcia (dotknij płyty, obudzi się, a następnie ponownie umrze).
- wysoka odporność który sprawia, że sygnały są zaszumione
- awarie po wibracja lub cykle termiczne (zwroty terenowe uwielbiają to)
Metody wykrywania zimnych lutów w produkcji
Zimne połączenia kryją się na widoku. Nie należy więc stawiać wszystkiego na jedną bramkę inspekcyjną. Stosuj podejście warstwowe.
Kontrola wizualna i AOI
Kontrole wizualne (lub AOI) mogą wychwycić oczywiste problemy: szorstką teksturę, dziwne zaokrąglenia, szczeliny, zakłócone połączenia. Jednak połączenia bezołowiowe mogą wyglądać matowo, nawet jeśli są w porządku, więc nadal potrzebne są sygnały funkcjonalne, aby to potwierdzić.
Kontrola ciągłości i rezystancji
W przypadku płyt “tylko czasami zawodzi” podstawowa ciągłość nie wystarczy. Potrzebujesz:
- kontrole rezystancji (obserwuj niestabilne odczyty)
- delikatne naprężenia mechaniczne (test wiggle, lekkie zginanie kontrolowane, nie gwałtowne)
Odpowiada to temu, co robią przepływy pracy o wysokiej niezawodności: kontrole ciągłości plus wyniki inspekcji w celu potwierdzenia integralności połączenia.
Kontrola rentgenowska ukrytych połączeń (BGA, QFN)
Jeśli połączenie lutowane jest ukryte, nie można go sprawdzić wzrokowo w żaden normalny sposób. Dlatego Rentgen pojawia się w poważnych programach niezawodności - szczególnie w przypadku BGA i innych pakietów matryc obszarowych.
Standardy wysokiej niezawodności są tutaj bardzo szczegółowe:
- Sprzęt rentgenowski powinien wykorzystywać mikroogniskowanie i detekcję o wysokiej rozdzielczości
- niektóre wymagania odnoszące się do wykrywania bardzo małych elementów kulek lutowniczych (do 0,03 mm) i kontrolowanie dawki komponentów podczas inspekcji
- AXI może działać inline, ale nie zastępuje końcowej kontroli wizualnej
Analiza mikroskopowa i przekrój metalograficzny
Kiedy potrzebujesz “dlaczego”, a nie tylko “co”.” Analiza mikroprzekrojów (przekrojów) staje się serum prawdy. Może ujawnić wewnętrzne pęknięcia, puste przestrzenie i słaby rozwój międzymetaliczny, których po prostu nie widać z powierzchni.
Tak, to destrukcyjne. Ale jeśli utknąłeś z powtarzającymi się RMA i dramatem NFF (no-fault-found), destrukcyjne bije niewiedzę.
Ściągawka z metod wykrywania (przyjazna dla hali produkcyjnej)
| Metoda wykrywania | Najlepszy w łapaniu | Często chybia | Kiedy należy go używać | Typ źródła |
|---|---|---|---|---|
| Kontrola wizualna / AOI | Oczywiste problemy z zaokrągleniami, zakłócone połączenia, brak/nieprawidłowa polaryzacja | ukryte połączenia, wewnętrzne pęknięcia, zwilżanie graniczne | kontrola pierwszego przejścia, szybkie sprawdzanie linii | wskazówki dotyczące wykonania |
| Ciągłość / rezystancja | przerywane otwarcia, ścieżki o wysokiej rezystancji | Szczegóły struktury wewnętrznej, mikropęknięcia we wczesnym stadium | debug “nie udaje się tylko czasami” tablice | praktyka niezawodności |
| Kontrola rentgenowska (2D/AXI) | Zwarcia/mostki, puste wzory, ukryte anomalie połączeń | niektóre otwory mogą być twarde, szczegóły metalurgii | BGA/QFN/LGA, ukryte połączenia | Wytyczne NASA/ECSS |
| Analiza mikrosekcji | pęknięcia, puste przestrzenie, jakość międzymetaliczna | niereprezentatywny, jeśli próbkowanie jest słabe | potwierdzenie przyczyny źródłowej, badania laboratoryjne FA | praktyka metalograficzna |
Źródła potwierdzające tabelę: Definicja zimnego złącza ECSS, wytyczne NASA dotyczące kontroli rentgenowskiej + ciągłości, wymagania ECSS dotyczące sprzętu rentgenowskiego, zastosowanie mikrosekcji/metalografii. .
Analiza przyczyn źródłowych: ciepło, stan powierzchni, ruch i objętość lutowia
Jeśli chcesz szybko uzyskać RCA, zajmij się przyczynami. Nie szukaj 30 teorii na raz.
Profil rozpływu i niewystarczające ciepło
Niewystarczająca ilość ciepła jest klasyczną przyczyną: lut nie topi się w pełni, nie zwilża i nie tworzy mocnego połączenia. W produkcji często wynika to z:
- dryf profilu (temperatura strefy, prędkość przenośnika)
- obszary o wysokiej masie termicznej, które pochłaniają ciepło
- okna procesu bezołowiowego, które są szczelniejsze (wymagają wyższego/stabilniejszego ciepła)
Ten schemat “za mało ciepła” pojawia się wielokrotnie w praktycznych wskazówkach.
Co robić: kontrola profilu blokady za pomocą profiler termiczny, i nie ufaj wyświetlaczowi piekarnika. Zmierz płytę w miejscach połączeń, które faktycznie zawodzą. Profilowanie nie jest efektowne, ale szybko kończy się argumentami.
Utlenianie, zanieczyszczenie i aktywność strumienia
Zanieczyszczone lub utlenione pady/przewody blokują zwilżanie. Nawet dobre ogrzewanie nie uratuje, jeśli skład chemiczny powierzchni jest niewłaściwy. Praktyczne przewodniki wymieniają “brudne/utlenione powierzchnie” jako bezpośrednią przyczynę.
Co robić: ścisła kontrola materiałów przychodzących, przechowywanie, obsługa, strategia czyszczenia i zarządzanie strumieniem. To właśnie tutaj kontrola ESD i nawyki związane z czystą obsługą mają większe znaczenie, niż ludzie przyznają.
Ruch, wibracje i zakłócone połączenia lutowane
Połączenie może wyglądać “prawie dobrze”, ale może się nie udać, ponieważ część poruszyła się podczas zamarzania lutu. Normy dotyczące sprzętu lutowniczego wyraźnie ostrzegają przed ruch lub wibracje powodujący niewspółosiowość lub zakłócone połączenia lutowane.
Co robić: Sprawdź przenośniki, wsporniki płyt, zaciski i wszelkie wstrząsy mechaniczne przed urządzeniem. Sprawdź również siłę umieszczania/odbicia. Jeśli monter jest wbijanie małych pasywów, w zasadzie rzucasz kośćmi.
Zmienność objętości pasty lutowniczej i dokładność umieszczania
Wahania objętości pasty tworzą połączenia graniczne. Praca NASA nad BGA pokazuje prawdziwe awarie związane z małe osady lutownicze a także wskazuje na wady, które mogą wynikać z zmienność ilości pasty lutowniczej-Wykryte za pomocą promieni rentgenowskich i kontroli ciągłości.
Co robić: Traktuj SPI + stan szablonu + konfigurację druku jako pierwszorzędne kontrole. Weryfikuj dokładność rozmieszczenia, gdy wady skupiają się wokół określonych pakietów.
Przyczyna źródłowa → dowody → naprawa (szybka tabela RCA)
| Wiadro przyczyn źródłowych | Wspólne dowody | Najlepsze narzędzie do potwierdzania | Co należy dostosować (typowe) |
|---|---|---|---|
| Niewystarczające ciepło / zły profil | Tępe/niedokładne zaokrąglenia, przerywane otwarcia po naprężeniach termicznych | profiler + ukierunkowane promieniowanie rentgenowskie | profil rozpływu, równowaga podgrzewania/wygrzewania, stabilność strefy |
| Utlenianie / zanieczyszczenie | “perełki” lutowia, słabe zwilżanie, niespójne połączenia w różnych partiach | Mikrosekcja + przegląd powierzchni | przechowywanie, obsługa, czyszczenie, wybór/kontrola topnika |
| Ruch / wibracje | zakłócone zaokrąglenia, wzorce niewspółosiowości, awarie po zdarzeniach związanych z przenośnikiem | Audyt linii + mikrosekcja | przenośniki/podpory, siła umieszczania, źródła wibracji |
| Zmienność objętości pasty | Otwarte/słabe połączenia na gęstych śladach, wahania między działkami | SPI + RTG | szablon/apertura, parametry drukowania, zarządzanie pastą |
Poparcie dowodami: Ostrożność dotycząca drgań/ruchów ECSS, NASA w zakresie awarii związanych ze złożem i przepływem pracy rentgenowskiej/ciągłości, wartość mikrosekcji. .
Maszyny do taśmowania SMD i kontrola niezawodności
Ludzie myślą, że taśmowanie to “tylko pakowanie”. W rzeczywistości jest to część kontroli procesu - zwłaszcza gdy klienci kupują hurtowo, prowadzą mieszane linie i nie mogą sobie pozwolić na chaos w podajnikach.

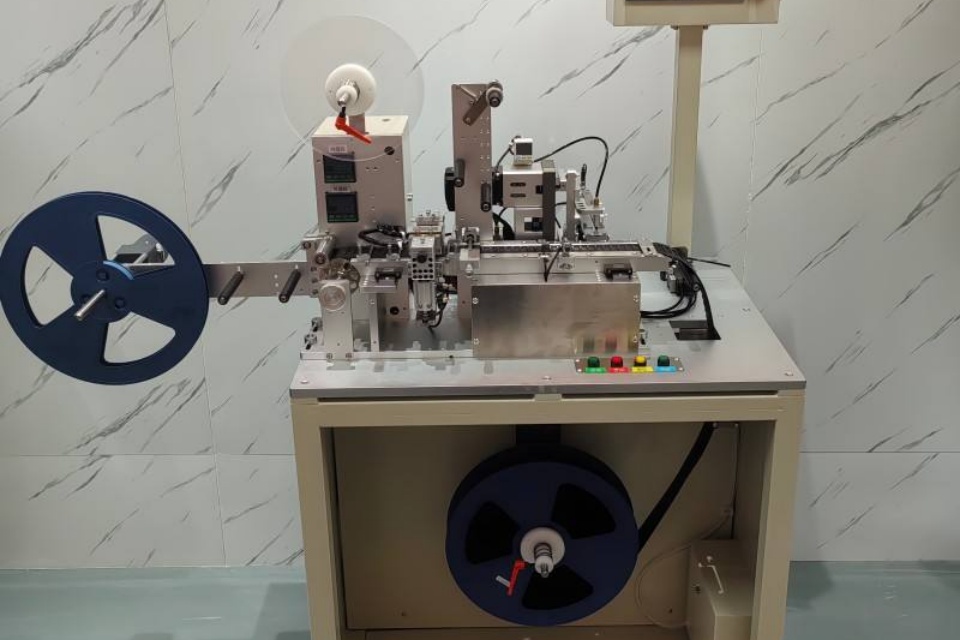

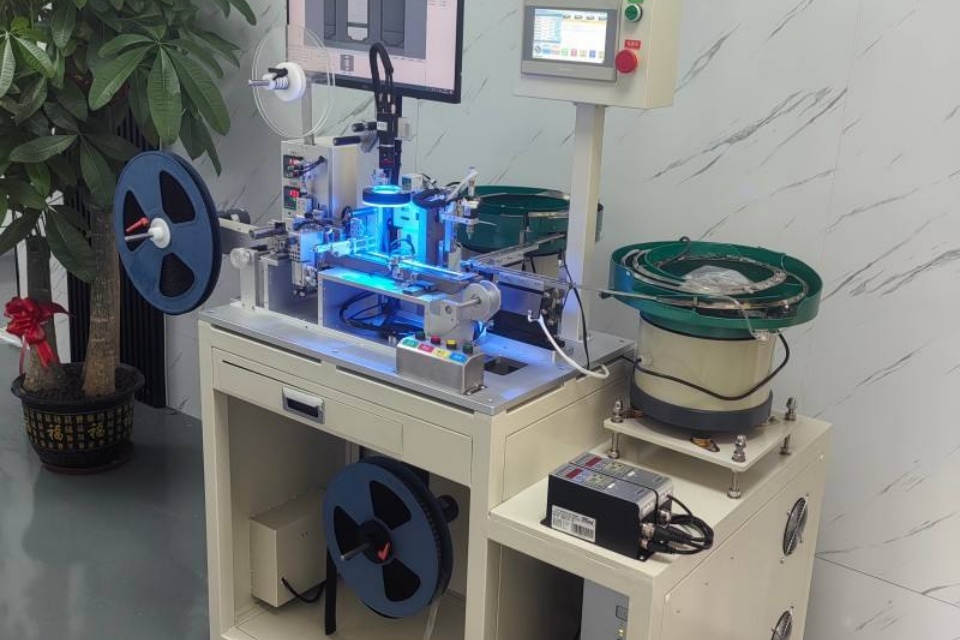

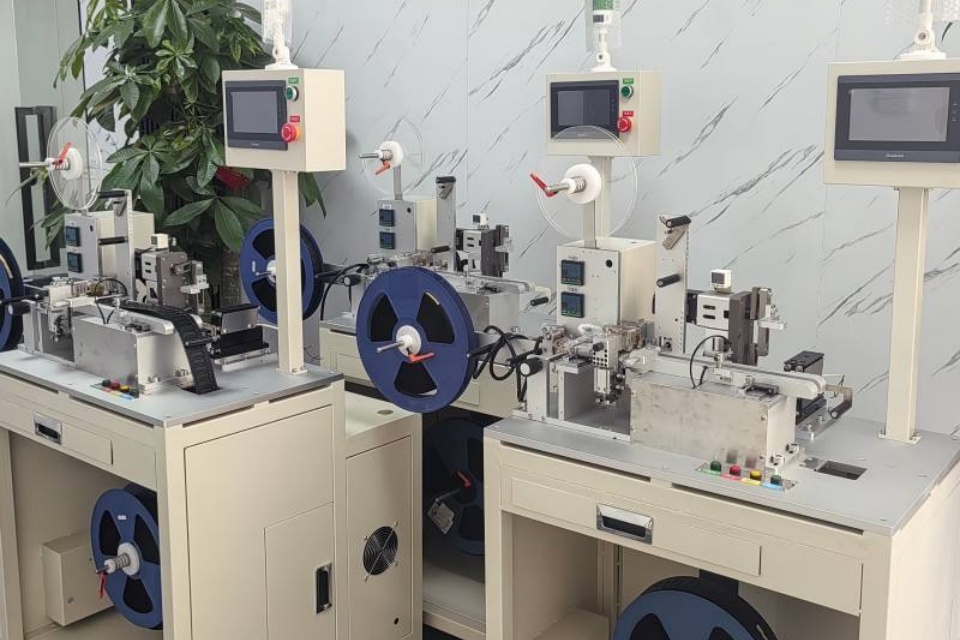

Twój Kategoria taśm SMD przywołuje prawdziwy cel: dokładne, szybkie i niezawodne przygotowanie taśmy i szpuli do produkcji SMT.
Jakość taśmy i rolki oraz stabilność podajnika
Złe kieszenie, słaba spójność skoku, słabe uszczelnienie taśmy pokrywającej - to wszystko powoduje:
- błędne wybory
- przekrzywione rozmieszczenie
- poślizg dyszy
- losowe mikroprzesunięcia, które zakłócają kontakt pasty
Wtedy kończy się to obwinianiem reflow za problem z umieszczeniem. Szczerze mówiąc, zdarza się to cały czas.
Pakowanie, etykietowanie i kontrola MSL
Twoja strona podkreśla również, że taśmowanie i nawijanie SMD powinno obsługiwać spójne uszczelnianie i etykietowanie dla bezpiecznej logistyki i Kontrola MSL.
Ma to znaczenie, ponieważ ryzyko związane z wilgocią i utlenianiem nie kończy się na drzwiach fabryki. Jeśli klient otworzy wątpliwy kołowrotek, uruchomi go z opóźnieniem i będzie go źle przechowywać, pojawią się problemy ze zwilżaniem i słabymi połączeniami.
Jeśli chcesz skierować klientów do kategorii bez dodatkowego rozpraszania uwagi, zachowaj prostotę:https://pickandplacemachine.com/smd-taping-machines/
Przekształcenie wykrywania w powtarzalną instrukcję obsługi linii
Oto praktyczna pętla, którą można uruchomić bez znienawidzenia zespołu:
- Zawierać: Poddaj partię kwarantannie, oznacz podejrzane pozycje, nie produkuj wciąż “być może dobrych” płyt.
- Triage: wizualne/AOI + szybkie sprawdzenie rezystancji (szukaj odczytów migotania).
- Zobacz ukryte połączenia: Prześwietl typy pakietów, których nie widzisz (BGA/QFN/LGA).
- Potwierdź mechanizm: mikrosekcja 1-3 próbek od najgorszych przestępców.
- Zamknij pętlę: weryfikacja profilu + kontrola objętości druku + audyt ruchu.
Zrób to, a przestaniesz “kłócić się uczuciami”. Twoja wydajność będzie Ci wdzięczna.
Gdzie pasuje Meraif (bez twardej sprzedaży)
Meraif pozycjonuje się jako dostawca gotowych rozwiązań linii SMT z 20+ lat doświadczenie w fabryce SMT, obejmujące konsultacje, układ linii, instalację, kalibrację i szkolenia.
Ma to znaczenie w przypadku zimnych połączeń, ponieważ wady te rzadko mają jedną przyczynę. Jest to problem systemowy: drukowanie, umieszczanie, ponowne rozpływanie, kontrola, obsługa, przechowywanie i pakowanie mają wpływ na wynik.
Jeśli jesteś hurtownikiem lub produkujesz partie OEM/ODM, potrzebujesz nie tylko maszyny. Potrzebujesz linii, która pozostanie stabilna, gdy harmonogram staje się brzydki, a asortyment produktów zmienia się co tydzień. To właśnie tutaj Rozwiązania linii SMT pod klucz Nastawienie pomaga - mniej “przypadkowego dostrajania”, bardziej kontrolowany proces.
Punkt końcowy
Zimne połączenia lutowane są przypadkowe tylko wtedy, gdy wykrywanie jest płytkie, a RCA to improwizacja. Stosuj odpowiednie inspekcje, weryfikuj profil, kontroluj ruch i traktuj obsługę materiałów (w tym taśmowanie) jako część jakości - a nie refleksję.
Czasami nadal będziesz mieć wady. Ale nie będziesz musiał zgadywać, a to wielka sprawa.
Dodatek: Sygnatury awarii w świecie rzeczywistym (co faktycznie widzi zespół FA)
Można z nich korzystać jak z szybkiej mapy “objaw → podejrzany”, gdy linia krzyczy, a klient chce odpowiedzi na wczoraj.
- “NFF” powraca z losowymi resetami
Zwykle wskazuje na marginalne połączenie, a nie oprogramowanie układowe. Zimne połączenia mogą raz przejść ICT, a następnie zawieść po wibracjach podczas transportu. Jeśli wskaźnik awaryjności wzrasta po logistyce, należy przyjrzeć się uszkodzonym złączom i słabemu zwilżaniu. - Awarie skupiają się wokół jednego typu obudowy (BGA/QFN).
To ważna wskazówka. Jeśli nie możesz zobaczyć stawu, nie możesz się z niego wydostać. Wcześnie wykonaj triage rentgenowski, a następnie mikrosekcję 1-3 części, aby zatrzymać pętlę zgadywania. - Jedna krawędź płyty ulega awarii częściej niż druga
Często jest to gradient termiczny: podparcie płyty, kontakt z szyną przenośnika, cieniowanie lub gęstość miedzi. Nie kłóć się - wyprofiluj go w uszkodzonym rogu za pomocą profiler termiczny. Jeśli liczby się nie zgadzają, złącza również nie będą. - “Tap test” przywraca płytę do życia
To w zasadzie sygnatura przerywanego kontaktu. Dodaj sprawdzanie rezystancji pod lekkim napięciem (kontrolowanym). Jeśli odczyty skaczą, przestań gonić za oprogramowaniem.
Dodatek: Szybkie pytania RCA (bez zbędnego gadania, tylko przydatne na hali produkcyjnej)
Kiedy jesteś na spotkaniu i ktoś mówi “To piekarnik”, zapytaj o to. Przebiją się przez hałas.
- Czy coś zmieniliśmy?
Partia pasty, szablon, zestaw dysz, bank podajników, prędkość przenośnika, program AOI, receptura pieca, zmiana operatora - każdy z tych elementów może poruszyć igłę. - Czy jest to problem związany z oknem procesu, czy jednorazowy?
Jeśli występuje losowo na całym panelu, sprawdź ilość pasty i współczynnik trafień. Jeśli powtarza się w tym samym miejscu, sprawdź mapę termiczną lub wsparcie mechaniczne. - Czy możemy to odtworzyć za pomocą stresu?
Cykl termiczny lub lekkie wibracje mogą ujawnić marginalne połączenia. Jeśli zawiedzie dopiero po stresie, oznacza to słabe połączenie, a nie “usterkę testową”.” - Co razem mówi stos kontrolny?
Sam AOI czasami kłamie. Samo promieniowanie rentgenowskie pomija niektóre otwory. Sama elektryka nie wyjaśnia dlaczego. Ułóż je, a następnie wykonaj mikrosekcję, gdy potrzebujesz dowodu.
Dodatek: Praktyczne kontrole, które zmniejszają liczbę zimnych połączeń w seriach masowych/OEM
Jeśli sprzedajesz towar hurtownikom, producentom OEM/ODM lub fabrykom high-mix, spotkasz się z tymi samymi bolączkami: zatrzymaniami linii, spadkami wydajności i e-mailami typu “dlaczego ta partia zachowuje się inaczej”.
Oto kontrole, które zwykle się opłacają, nie zmieniając linii w projekt naukowy:
- Blokada profilu + złota płytka
Zachowaj złotą płytkę z punktami mocowania termopar i ponownie zweryfikuj, gdy zmienisz rodzinę produktów lub zmieni się gęstość miedzi. Dryft profilu jest podstępny. - Dyscyplina SPI (pasta to pierwsze domino)
Jeśli objętość pasty jest niestabilna, wszystko za nią staje się RNG. Należy zaostrzyć ustawienia drukowania i kontrolować stan szablonu. - Stabilność umieszczenia (zachowanie montażysty ma znaczenie)
Nadmierna siła umieszczania, odbicie lub niespójność podajnika mogą zakłócić kontakt pasty. Staje się to później “zimnym złączem”, nawet jeśli prawdziwy problem zaczął się wcześniej. - Spójność taśmowania i zwijania zapewniająca stabilne podawanie
Jeśli kołowrotki są nieuporządkowane, podajniki źle wybierają, części się przekrzywiają, a rozmieszczenie staje się niechlujne. Dlatego Maszyny do taśmowania SMD ma znaczenie w historii niezawodności, a nie tylko w historii logistyki. - Ukryta wspólna strategia
Jeśli tworzysz produkty BGA/QFN, zaplanuj wydajność rentgenowską. Nie traktuj go wyłącznie jako narzędzia awaryjnego. Oszczędza to wiele dni “być może” przeróbek.
