Jeśli pracujesz z SMT wystarczająco długo, zobaczysz to: malutki “pieprz” lutowniczy wokół chipów lub gruby mały koralik siedzący tak, jakby był właścicielem tego miejsca. AOI to flaguje, QA się denerwuje, a kolejka przeróbek zaczyna wyglądać jak korek uliczny.
W tym poście zamierzam zachować praktyczność. Porozmawiamy o lutowanie oraz kulkowanie lutu, Dlaczego się pojawiają i jak można je ograniczyć bez przekształcania swojej linii w projekt naukowy.
Szybki kontekst z naszej strony: Meraif buduje Linie SMT pod klucz-od układu po instalację, dostrajanie i szkolenie - więc widzimy te wady na liniach NPI o wysokiej mieszance i szybkich liniach produkcji masowej.
Solder Beading vs Solder Balling w SMT Reflow
Na pierwszy rzut oka solder beading i solder balling wyglądają podobnie, ale “sygnatura” jest inna:
- Lutowanie: często przylega do końca chipa (np. 0402/0603), jakby “zaparkowany” w pobliżu korpusu komponentu.
- Kulkowanie lutu: bardziej losowe rozproszenie - małe kule na masce, między padami, czasami toczące się w ryzykowne miejsca.
Jeśli je pomylisz, będziesz gonić za niewłaściwym pokrętłem. Więc pierwsza zasada: Klasyfikuj według lokalizacji + wzorca, a nie tylko “to piłka”.”
Nadmierna objętość pasty lutowniczej
To sprawia więcej bólu, niż większość ludzi chce przyznać.
Objętość osadu pasty lutowniczej
Gdy objętość pasty jest zbyt duża, dodatkowa pasta musi gdzieś trafić. Podczas układania zostaje ściśnięta. Podczas reflow może pękać i tworzyć kulki.
Co robisz na linii:
- Użycie SPI aby obserwować trend wolumenu depozytów, a nie tylko pass/fail.
- Dokręć ściereczka do szablonów gdy zmienia się wilgotność lub wiek pasty.
- Jeśli projekt na to pozwala, zmniejsz depozyt na końcach chipa (więcej o szablonie później).
Jeśli SPI jest wyłączony lub nie masz do niego zaufania, to w zasadzie jeździsz w nocy bez świateł.
Siła umiejscowienia i rejestracja drukowania
Większość “mystery balling” nie jest tajemnicza. Zazwyczaj jest to druk + umieszczenie układanie w stosy.
Siła umieszczania (wysokość Z) i ściskanie wklejania
Zbyt duża siła umieszczania (lub niewłaściwa wysokość Z) wypycha pastę spod części. Następnie rozpływ zamienia tę pastę w kule lutownicze.
Rejestracja druku i wyrównanie szablonu
Jeśli wydruk jest nieco przesunięty, może dojść do osadzenia pasty na masce lutowniczej. Ta pasta uwielbia później zamieniać się w małe kulki.
Szybkie rozwiązania, które faktycznie działają:
- Weryfikacja przepis na umieszczenie (wysokość Z, siła umieszczenia, czas kontaktu).
- Sprawdź wyrównanie szablonu do płytki i wsparcie płyty (podciśnienie pod szablonem, kołki narzędziowe, bloki wsporcze).
- Zwróć uwagę na problemy z indeksowaniem podajnika lub zużycie dyszy, które powoduje mikroprzesunięcia.
Jeśli twoja linia jest szybka, drobne dryfty w pozycjonowaniu szybko zamieniają się w dużą liczbę defektów. To właśnie tutaj stabilna mechanika ma znaczenie.
Szybkość narastania profilu rozpływu
Szybkość narastania (°C/s)
Zbyt powolny ramp może spowodować, że pasta będzie się osuwać i przesuwać przed całkowitym zwilżeniem, szczególnie w pobliżu małych wiórów. Wiele fabryk zaczyna od dostrojenia ramp-up do kontrolowanego okna (powszechny zakres początkowy, który można usłyszeć, to ok. 1,5-2,5°C/s, a następnie dostosuj do arkusza danych pasty i masy termicznej płyty).
To, co zrobiłbym w prawdziwym sklepie:
- Profil z profiler termiczny (nie należy zgadywać na podstawie nastaw piekarnika).
- Porównaj profil “złotej tablicy” z dzisiejszym profilem.
- Jeśli zmieniłeś grubość płyty lub ilość miedzi, ponownie sprawdź profil. Ma to duże znaczenie.
Podgrzewanie i odgazowywanie rozpuszczalników
Strefa podgrzewania / wygrzewania
Gdy podgrzewanie wstępne jest niedbałe, rozpuszczalniki mogą wydzielać się nierównomiernie. Może to spowodować rozpryski pasty i pozostawić kulki lutownicze.
Wskazówki dotyczące wybierania numeru:
- Utrzymuj stabilne podgrzewanie na wszystkich torach (jeśli używasz dwóch torów).
- Nie spiesz się tak bardzo, aby górna strona się ugotowała, a dolna pozostała zimna.
- Jeśli widzisz przypadkowe skoki piłek w deszczowe dni... tak, czytaj dalej.
Redukcja przysłony szablonu i grubość szablonu
Jest to “fizyczne pokrętło sterowania”.”
10% Redukcja apertury dla komponentów chipowych
Powszechna taktyka zapobiegająca powstawaniu efektu "beadingu": zmniejszenie apertury szablonu na końcach chipów (często około 10% redukcja jako punkt wyjścia), aby nie przesadzić z lutowiem na zakończeniu komponentu.
Współczynnik grubości i powierzchni szablonu
Jeśli szablon jest zbyt gruby do pracy z drobną podziałką, będziesz walczyć z uwalnianiem pasty i rozmazywaniem. Jeśli jest zbyt cienki, złącza zostaną wygłodzone. Szukasz rozsądnego okna procesu.
Wersja slangowa z hali produkcyjnej:
Szablon to Twój “budżet na pastę”. Wydaj go mądrze.
Kontrola wilgotności i pieczenie na desce
Wilgoć sprawia, że wszystko staje się dziwniejsze.
Wilgotność, absorpcja wilgoci i losowe kulkowanie
Płytki drukowane, komponenty, a nawet pasta mogą gromadzić wilgoć. Podczas lutowania rozpływowego wilgoć rozszerza się i może przyczyniać się do rozpryskiwania i dziwnego zachowania lutowia.
Działania praktyczne:
- Przechowywać w suchym miejscu (w razie potrzeby w suchej szafie ESD).
- Postępuj zgodnie z zasadami MSL dla wrażliwych paczek.
- Rozważ pieczenie, gdy widzisz oznaki wilgoci (ale rób to na podstawie danych, a nie przesądów).
Jest to jeden z powodów, dla których fabryki o wysokiej mieszance są bardziej dotknięte: materiały zalegają, a następnie nagle się kończą.
Kryteria akceptacji kulek lutowniczych IPC-A-610
Nie każda kulka lutownicza oznacza złom. Ale potrzebna jest zasada, z którą wszyscy się zgadzają.
Kryteria akceptacji i odstępy elektryczne
Typowe myślenie w stylu IPC (uproszczone):
- Cel: brak luźnych kulek lutowniczych.
- Dopuszczalne w niektórych przypadkach, jeśli kulki są uwięzione w pozostałościach/powłoce i nie naruszają prześwitu.
- Wada, jeśli kulki mogą się poruszać lub naruszone są minimalne odstępy elektryczne.
Jeśli tego nie zdefiniujesz, operatorzy będą się kłócić przez cały dzień, a klient nadal będzie prosił o 8D.
Tabela dowodów: Przyczyna → Działanie → Źródło
| Punkt kontroli usterki (argument) | Co się naprawdę dzieje | Co zmieniasz na linii | Źródło / podstawa |
|---|---|---|---|
| Nadmierna objętość pasty lutowniczej | Zbyt duża ilość pasty zostaje wyciśnięta lub migruje | Regulacja głośności SPI, dyscyplina wycierania szablonu, strojenie przysłony | Najlepsze praktyki inżynierii procesowej + logika wklejania arkusza danych |
| Siła umieszczania i rejestracja wydruków | Wysokość Z/siła wypycha pastę; błędny wydruk powoduje umieszczenie pasty na masce | Ponowne sprawdzenie receptury umieszczania, podparcia płyty, wyrównania wydruku | Doświadczenie w debugowaniu linii SMT (NPI + produkcja masowa) |
| Szybkość narastania profilu rozpływu | Powolna rampa umożliwia opadanie/migrację przed zwilżaniem | Profilowanie za pomocą profilera termicznego, dostrajanie ramp/soak | Wspólne wytyczne OEM/dostawcy pasty + praktyka profilowania |
| Podgrzewanie i odgazowywanie rozpuszczalnika | Nierównomierne odgazowywanie może rozpryskiwać się, pozostawiając kulki | Stabilizacja podgrzewania wstępnego, walidacja namaczania, redukcja dziennego dryftu | Dyscyplina profilowania rozpływowego |
| Redukcja apertury szablonu i grubość szablonu | Kontrola osadów ogranicza tworzenie się kulek w pobliżu chipów | Punkt początkowy redukcji apertury ~10%, grubość dopasowana do skoku | Ćwiczenie projektowania szablonów (szablony zapobiegające pękaniu chipów) |
| Kontrola wilgotności i pieczenie płyt | Ekspansja wilgoci zwiększa losowe zachowanie | Suche przechowywanie, kontrole MSL, pieczenie z dowodami | Najlepsze praktyki w zakresie obsługi materiałów |
| Kryteria akceptacji kulek lutowniczych IPC-A-610 | Potrzeba spójnej oceny i zasad rozliczania | Zdefiniuj “akceptacja vs wada” w procedurze SOP | Standardowe ramy przemysłowe IPC-A-610 |

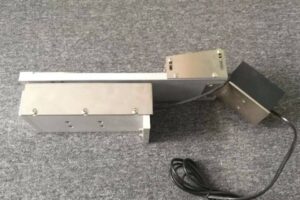

Smar SMT do konserwacji podajników i maszyn
Ta część jest ignorowana, ale jest prawdziwa: Stabilność mechaniczna wpływa na stabilność umieszczenia, a stabilność umieszczenia wpływa na wyciskanie pasty.
Na naszej stronie nazywamy to prostym: Smar SMT do podajnika i konserwacji maszyny zmniejsza zużycie, poprawia płynność ruchu i zapewnia stabilną wydajność podczas długich serii produkcyjnych..
Gdy podajniki zaczynają się przeciągać lub mechanizm porusza się “niezbyt płynnie”, rozmieszczenie może ulec mikroprzesunięciu, kontakt dyszy może być niespójny, a pasta będzie bardziej rozmazana. To nie magia - tylko tarcie i dryf.
Jeśli pozyskujesz smar jako materiał eksploatacyjny, możesz sprawdzić naszą ofertę Kategoria smarów SMT tutaj:
https://pickandplacemachine.com/smt-grease/
(I tak, obsługujemy zamówienia hurtowe i dostawy materiałów eksploatacyjnych i części zamiennych w stylu OEM/ODM, ponieważ wielu klientów nie chce co miesiąc ponownie kwalifikować dostawców).

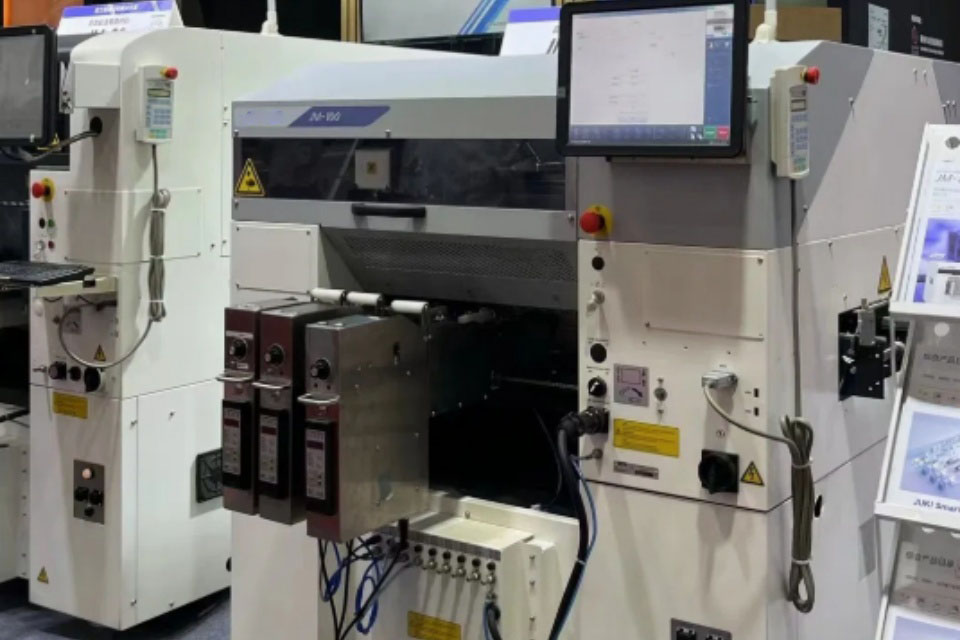

Praktyczne rozwiązywanie problemów na linii produkcyjnej
Oto jak bym to zrobił w prawdziwej fabryce - szybko, bez dramatów:
- Najpierw SPItrend wolumenu, trend offsetu, uwalnianie pasty.
- Drukarka dalejNacisk rakli, wycieranie szablonu, zanieczyszczenie spodu.
- Umieszczenie: Wysokość/siła Z, stan dyszy, powtarzalność podajnika, podparcie płyty.
- Profil reflowpomiar profilerem, porównanie ze złotym przebiegiem, sprawdzenie stabilności rampy/soak/TAL.
- Materiały i środowisko: wilgotność, ekspozycja MSL, dyscyplina przechowywania.
Zrób to, a powstrzymasz “przypadkowych graczy” od życia bez czynszu w swojej linii.

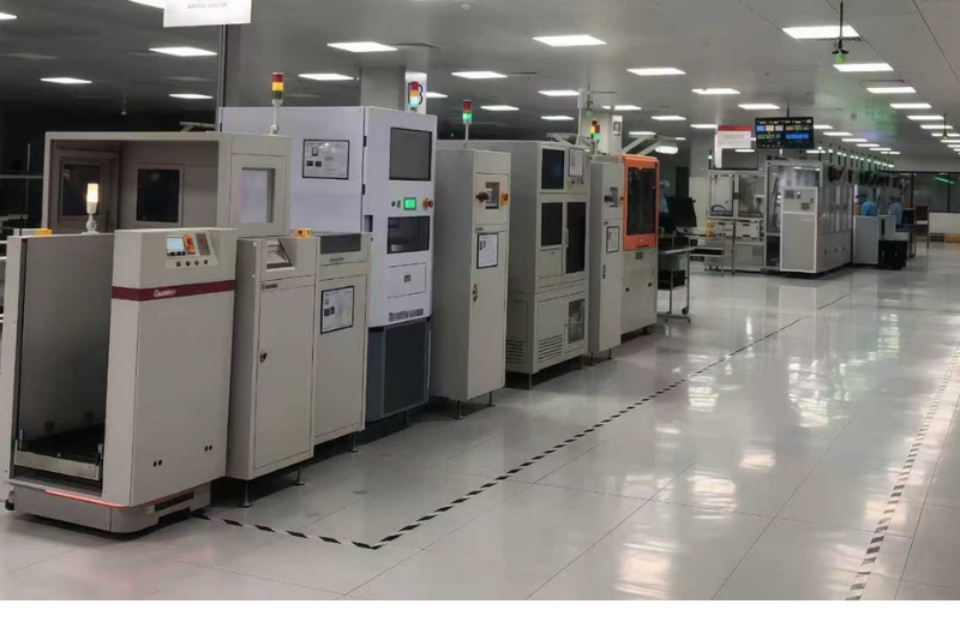

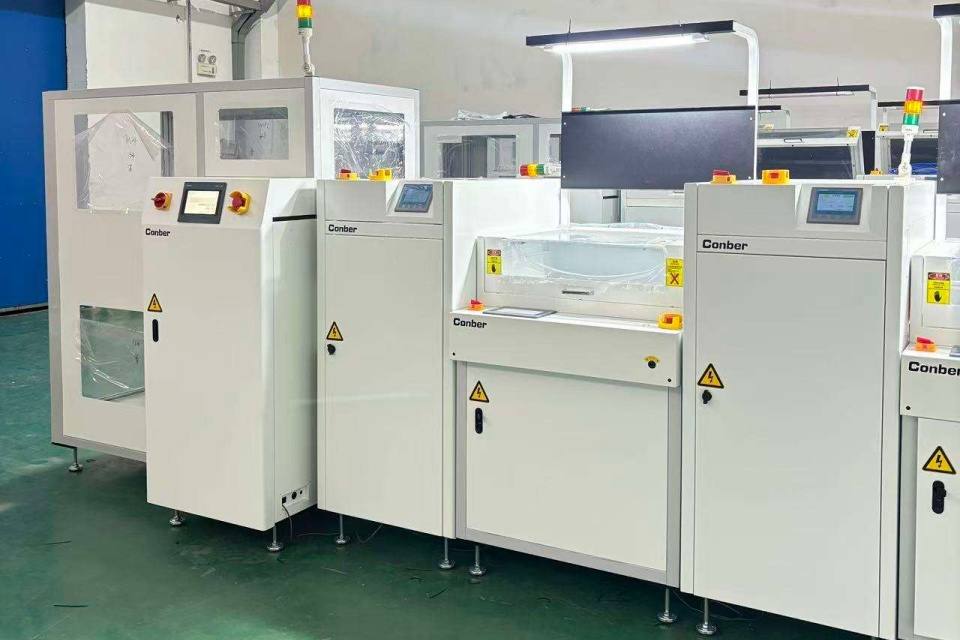

Rozwiązania linii SMT pod klucz
Jeśli budujesz nową linię SMT lub jesteś zmęczony łataniem jednego błędu po drugim, większą wygraną jest kompleksowa kontrola: drukarka +. pick-and-place + reflow + AOI/SPI + czyszczenie + obsługa, wszystko dostrojone jako jeden system. Zasadniczo to właśnie robi Meraif jako Dostawca rozwiązań SMT pod klucz, w tym projektowanie linii, integracja, kalibracja i szkolenia.
Beading i balling to nie tylko wady. To sygnały. Wczesne odczytywanie tych sygnałów chroni wydajność pierwszego przejścia i zapobiega rozjeżdżaniu się harmonogramu wysyłek... Trochę ważne, prawda.
