Quando se carrega no tiragens anuais de milhões de unidades, Quando o tempo passa, a fábrica deixa de ser “uma linha” e passa a ser um relógio. Cada pequeno atraso repete-se um milhão de vezes. E no SMT, os atrasos escondem-se normalmente em sítios aborrecidos: aberturas de stencil que começam a entupir, resíduos de fluxo que se arrastam, alimentadores que se desviam, filas de inspeção que se empilham, e depois... linha para baixo.
Meraif posiciona-se como “Especialista em soluções de linha SMT chave na mão Top 1 na China”, com Mais de 20 anos de experiência em operações de fábrica SMT e orientação para instalações chave-na-mão. Este é o ângulo certo para este tópico, porque a produção de milhões de unidades não é uma máquina mágica. É o comportamento de todo o sistema.
Produções anuais de milhões de unidades na produção SMT
A linha SMT chave na mão é basicamente “pronto a funcionar”: impressora, pick-and-place, refluxo, AOI/SPI, transportadores, além de layout, instalação, teste - estilo plug-and-play.
Num volume elevado, não se persegue apenas a velocidade. Persegue-se repetibilidade, porque o vosso verdadeiro inimigo é o desvio do processo.
E sim, o “volume elevado” é exatamente o tipo de operação em que é possível definir objectivos quantitativamente e fazer uma verdadeira otimização (e não vibrações).
Redução do tempo de ciclo
O tempo de ciclo não é apenas a colocação CPH. É tudo o que rouba o takt: trocas de alimentador, erros de impressão, espera de lavagem/secagem, falsas chamadas AOI, loops de retrabalho, até mesmo andar para encontrar um bocal.
Tempo de cadência, estrangulamentos e CPH
A própria configuração “em linha centrada na qualidade” de Meraif chama a atenção para rendimento na primeira passagem e uma gama de produção diária estável como 8.000-18.000 CPH, que é uma forma muito fluente em SMT de dizer: mantenha a linha estável, não faça picos e quebras.
Portanto, o argumento é simples: a velocidade sem estabilidade apenas torna a sucata mais rápida.
Cenário prático:
- Eletrónica de consumo: funciona 24 horas por dia, 7 dias por semana, não se pode dar ao luxo de cometer “só mais um” erro.
- Módulos automóveis: não se pode esconder o desvio; o cliente vê-o nas devoluções no terreno.
Otimização do tempo de arrefecimento
Isto soa a conversa de moldagem, mas no SMT continua a haver “comportamento de tempo de arrefecimento” em dois sítios:
- ciclos de lavagem + secagem (a secagem torna-se o pólo longo), e
- zonas de refrigeração do forno de refusão / manutenção do refrigerador, em que os resíduos e os problemas de fluxo de ar afectam silenciosamente os perfis.
Limpeza do estêncil + tempo de secagem
Se estiver a limpar os stencils manualmente, obterá variação do operador e desperdício de mão de obra. A KAKEN TECH chama explicitamente a atenção para o facto de que, quando o número de stencils aumenta, o trabalho manual custa tempo e consistência; recomenda a limpeza automática para obter resultados consistentes.
Também cita um exemplo de limpador automático de estêncil com tempo de limpeza + secagem: 7 minutos, e diz mesmo que a limpeza até à secagem pode demorar “apenas 6 minutos”.”
Outra referência de limpeza de stencil mostra um sistema topo de gama com tempo de ciclo relativo: 7 minutos por estêncil, e descreve o processo de limpeza como limpeza/enxaguamento + secagem.
Agora transponha isso para a realidade do chão de fábrica: quando a limpeza do estêncil é lenta ou inconsistente, começa-se a ver:
- aberturas obstruídas → volume de pasta insuficiente
- esfregaços de pasta → ponte
- defeitos de impressão aleatórios → ruído AOI → aumento da pilha de retrabalho

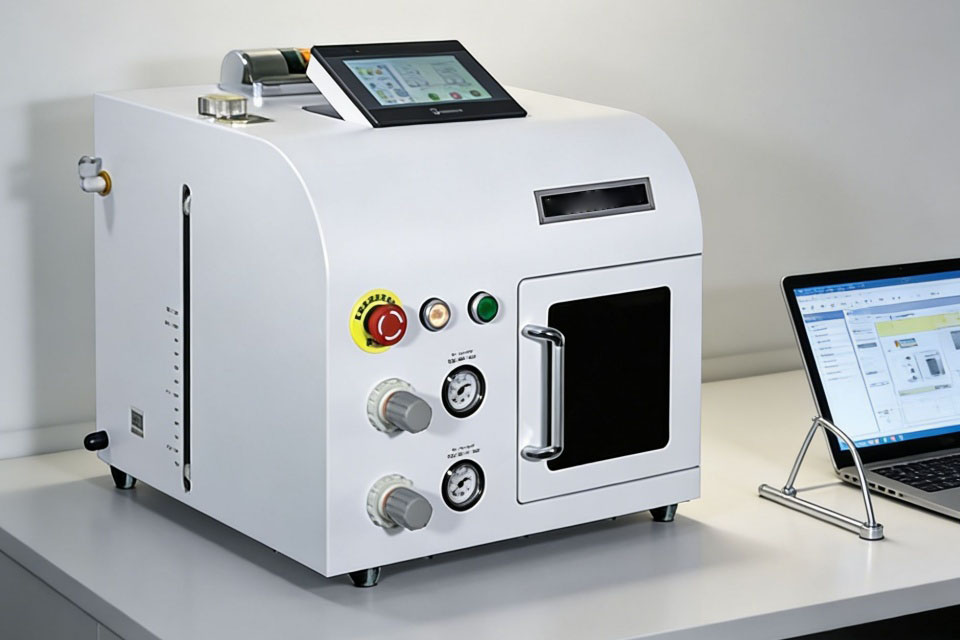

Meraif's Máquinas de limpeza SMT A categoria enquadra claramente a questão: eliminar fluxo, poeiras, resíduos para proteger a qualidade da soldadura e as normas de montagem.
Isso não é “bom ter”. É um seguro de rendimento.
Ferramentas e automação de multi-cavidades
Em SMT, “multi-cavidade” tem frequentemente o seguinte aspeto painéis multi-up, transportadores de duas vias, e células de limpeza paralelas para que a linha principal não fique à espera.
Não quer que a sua impressora pare porque o estêncil está sujo e não há uma cópia de segurança pronta. Isso é uma chatice de principiante.
Automatização que realmente importa à escala de um milhão de execuções:
- limpeza offline do estêncil e do rodo (para não interromper o ciclo)
- manuseamento automatizado de tapetes rolantes (menos contacto humano, menos ESD drama)
- alimentar os carrinhos de montagem de kits que já estão preparados (a mudança não se torna uma caça ao tesouro)
Meraif destaca ainda Marcas e peças sobresselentes OEM (alimentadores, bocais, carrinhos, consumíveis) com apoio - esta é a camada “manter a linha viva” que as pessoas esquecem até doer.
Gémeo digital e robótica
Não precisa de um burburinho sofisticado. Precisa de ciclos de dados que apanhem os desvios antes de se tornarem sucata.
Rastreabilidade MES, prontidão de dados e otimização OEE
Meraif enumera explicitamente o que é importante para a credibilidade de grandes volumes: rastreabilidade, controlo de receitas, perceção do tempo de inatividade, ciclos de melhoria contínua.
Até se avaria:
- âmbito da rastreabilidade (ID da placa, versão do programa, mapeamento do alimentador/lote, resultados da inspeção, ligação do perfil de refluxo)
- Monitorização OEE com categorização dos tempos de paragem (alimentador, visão, stencil, transportador)
- controlo das perdas de rendimento e análise de Pareto
- controlo dos desvios do processo com painéis de tendências e accionadores de manutenção
Isto é basicamente um projeto para a “sobrevivência de um milhão de unidades”.”
Melhoria contínua
O volume elevado recompensa a disciplina aborrecida: SPC, Pareto, e feedback apertado.
O documento do IISE apresenta o ponto fulcral: as operações de grande volume permitem definir os objectivos suficientemente bem para fazer uma otimização quantitativa, e o problema é suficientemente genérico para que o software e os métodos estruturados possam ajudar nas decisões.
No chão, isso geralmente se torna:
- “parar de adivinhar, começar a medir”
- bloquear CTQs (altura da pasta, precisão de colocação, estabilidade do perfil de refluxo)
- executar um pequeno DOE, depois congelar o que funciona
Fluxo de materiais e armazenamento
Num ritmo de produção de milhões de unidades, o fluxo de material é um constrangimento oculto. Se os seus alimentadores/bicos/consumíveis não estiverem bem preparados, vai perder minutos durante todo o dia.
O ecossistema de produtos da Meraif está relacionado com isto: alimentadores, bicos, carrinhos SMT, máquinas de limpeza, inspeção, impressoras, refluxo.
Isso é importante porque montagem de kits + reabastecimento faz parte do rendimento, mesmo que não se pareça com “produção”.”
Honestamente, metade das histórias de “linha caída” começam com: “Não encontrámos o alimentador certo.”

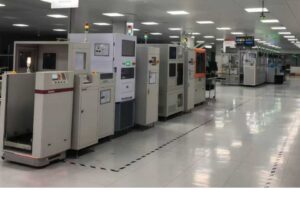

Capacidade de teste e inspeção
Em tiragens de milhões de unidades, a inspeção passa a ser
- a sua firewall de qualidade, ou
- a sua fábrica de estrangulamento.
O enquadramento da linha chave-na-mão da Meraif inclui AOI/SPI como equipamento de série para uma linha pronta a funcionar, que é exatamente como a SMT moderna deve ser.
Além disso, um lembrete útil da NI para todos os sectores: os ensaios de grande volume têm de ser equilibrados cobertura, rendimento e escalonamento, e uma citação de um cliente menciona o teste de “várias centenas de milhões de unidades”, com ênfase na fiabilidade e disponibilidade.
Indústria diferente, a mesma lição: escalar a inspeção como escalar a colocação - de propósito.
Amortização de NRE e compra por encomenda
Um volume elevado altera as decisões. A ScienceDirect coloca a questão de forma clara: quando o volume atinge milhares ou milhões, é possível amortizar o desenvolvimento personalizado ao longo da execução; em volumes baixos, o COTS faz frequentemente mais sentido.
Em termos de SMT: para programas de milhões de unidades, é possível justificar mais:
- acessórios personalizados
- bicos específicos
- receitas de limpeza optimizadas
- automatização mais rigorosa
Nem sempre é verdade, mas é suficientemente frequente para ser planeado.
Sequenciamento de TOC Lean Six Sigma
Não atire todos os métodos para a linha ao mesmo tempo. Vai confundir toda a gente e não vai resolver nada.
Uma ordem prática simples:
- Encontrar a restrição (mentalidade TOC): impressora? colocação? AOI? lavagem/secagem?
- Estabilizar it (manutenção + peças sobressalentes + ajustes)
- Reduzir a variação (pensamento SPC / Cpk)
- Reduzir a dor da mudança (kits do tipo SMED, programas pré-definidos)
- Repete-se. Sim, é repetitivo, mas é esse o objetivo.
Mapa de argumentos para execuções anuais de milhões de unidades
| Título do argumento (palavra-chave) | A típica dor na linha | O que se faz no chão de fábrica | Métricas a que está atento | Prova / fonte |
|---|---|---|---|---|
| Redução do tempo de ciclo | takt slips, micro-stops | equilíbrio da linha, eliminar a espera, eliminar atrasos repetidos | takt, CPH, minutos de inatividade | Enquadramento do débito em linha da Meraif |
| Otimização do tempo de arrefecimento | a lavagem/secagem torna-se um estrangulamento oculto | normalizar as receitas de lavagem + secagem, paralelizar a limpeza | tempo de ciclo de limpeza, disponibilidade | Exemplo de limpeza e secagem de 6-7 minutos |
| Ferramentas e automação de multi-cavidades | a impressora espera pelo estêncil, caos na mudança | painéis multi-up, célula de limpeza offline de via dupla | tempo de troca, utilização | Peças sobressalentes Meraif + categorias chave na mão |
| Gémeo digital e robótica | os desvios aparecem “mais tarde” como defeitos | ganchos de dados + alarmes + accionadores de manutenção | tendências de desvios, baldes de perdas de OEE | MES/OEE/lista de controlo de desvios |
| Melhoria contínua | o mesmo defeito continua a aparecer | SPC + Pareto + pequeno DOE | PPM, FPY, taxa de retrabalho | IISE: otimização quantitativa em grande volume |
| Fluxo de materiais e armazenamento | “não consigo encontrar o alimentador/bocal” | carrinhos de montagem de kits, controlo ESD, pacote de peças sobressalentes | motivos de paragem da linha, precisão de montagem de kits | Marcas OEM e menção de peças sobressalentes |
| Capacidade de teste e inspeção | Fila de espera AOI, chamadas falsas | afinação SPI/AOI em linha + limiares estáveis | taxa de chamadas falsas, tempo de inspeção | AOI/SPI chave na mão + conceito de escalonamento de testes de alto volume |
| Amortização de NRE e compra por encomenda | o subinvestimento em ferramentas prejudica o rendimento | justificar os equipamentos/receitas personalizados quando o volume suportar | recorrência de defeitos, tempo de atividade | princípio da amortização de grandes volumes |
| Sequenciamento de TOC Lean Six Sigma | projectos aleatórios, sem prioridade | primeiro a restrição, depois a variação, depois a mudança | utilização de restrições, Cpk | Enquadramento de otimização IISE |
Encerramento: onde Meraif se enquadra (sem os pormenores)
Se está a falar a sério sobre tiragens anuais de milhões de unidades, precisa de um parceiro que fale em Baldes OEE, pontos de rastreabilidade, Pareto do tempo de inatividade, ciclos de limpeza do estêncil e estratégia de peças sobresselentes, e não apenas “especificações da máquina”. A Meraif vende em toda a gama SMT.escolher e colocar, impressoras, refluxo, SPI/AOI, manuseamento de PCB, revestimento/corte e, especialmente Máquinas de limpeza SMTe posiciona-se como um fornecedor de soluções chave-na-mão para instalações SMT com uma profunda experiência de fábrica.
